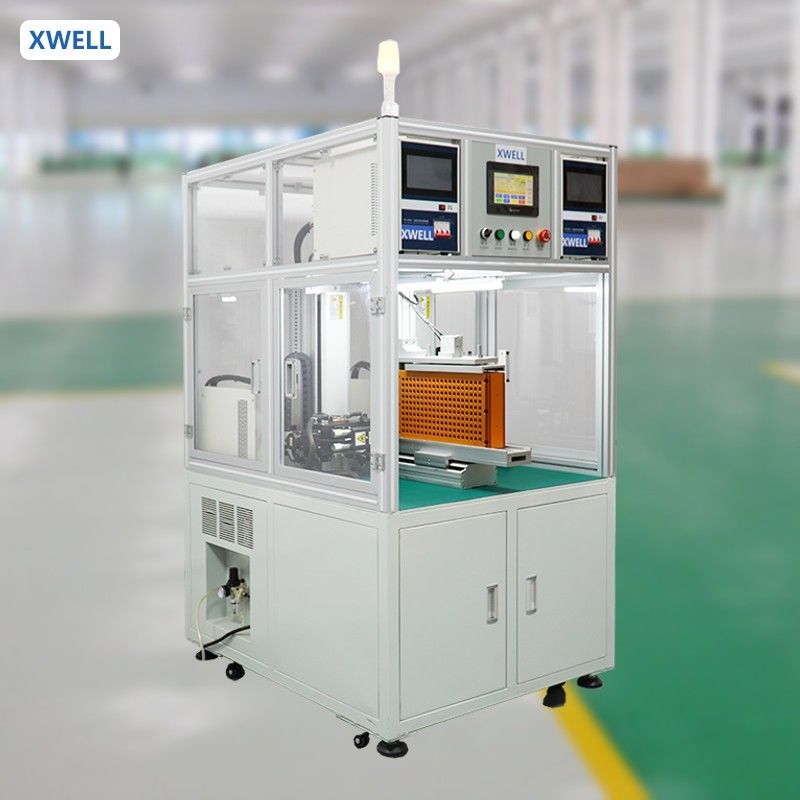

Automatische Schweißmaschine mit doppelseitiger Batterie

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1Stk
Preis:	USD 11000 - 15000 / pcs
Packaging Details:	Holzkiste
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

Garantie:

1 Jahr

Kopfnummer:

2 Stk

Betriebssystem:

Eingebettetes System

Benutzeroberfläche:

Touch-Screen

Stromquelle:

5000A / 8000A / 10000A optional

Effizienz:

3800 Stück/h

Ausrüstungsschlag:

500*350 (mm) etwa 760 18650 Zellen

Maximale Belastungskapazität:

200-400 Stück (Standard 18650 Lithium-Batterie)

Betriebssystem:

eingebettetes System + Bildschirm für Mensch und Maschine

Übertragungsmodus:

Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube)

Versorgungsmaterial-Fähigkeit:

100 Prozent pro Monat

Product Description

Automatische Doppelseiten-Batterie-Laschen-Punktschweißmaschine

Produktanwendung

Der automatische Batteriepack-Punktschweißer ist eine allgemeine Plattform der automatischen Verarbeitungstechnologie auf CNC-Basis, die sich für das Punktschweißen und die Montage von Batteriepacks in der Fabrik eignet. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert. Das humanisierte Design macht die Bedienung und Fehlersuche sehr einfach und bequem. Das Design der eingebauten Komponenten macht das Erscheinungsbild übersichtlicher.

Vorteile

1) Induzieren Sie die Lastspannung, steuern Sie die Spannung durch Rückkopplung und realisieren Sie hochwertiges Schweißen.

2) Vorwärmen, Hauptwärmemodus, Vorwärmen vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.

3) Behalten Sie die Kontinuität der Energiedichte bei, verkürzen Sie die Schweißzeit und reduzieren Sie die Verformung und Farbe des Grundmetalls. (Schweißzeit in Mikrosekunden gesteuert, kontinuierlicher Ausgabemodus)

4) Einfacher Wechsel von niedrigem zu hohem Strom, geeignet für Präzisionsschweißen.

5) Die oberen und unteren Grenzwerte des Stroms können eingestellt werden, um einfach zu beurteilen, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomatisierungsplattform geeignet ist.

6) Der Schweißstrom steigt mit der Zeit der Elektrifizierung, um den Schweißeffekt zu gewährleisten.

Produktvorteile

1. Schweißhub kann angepasst werden
2. Geeignet für verschiedene Arten von Batteriepacks
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemere Bedienung, klarere Anzeige
5. Der Schweißkopf verfügt über eine Luft- oder Wasserkühlfunktion, wodurch der Einfluss der Punktschweißnadel-Temperatur auf die Schweißqualität effektiv reduziert werden kann.
6. Kann bis zu 99 Dateigruppen speichern, die Datei ist einfach aufzurufen,
benötigt keinen komplizierten Leitungswechselprozess
7. Ein-Tasten-Kalibrierfunktion für die Gesamtverschiebung der Lötstellen, die für die durch den Wechsel der Lötstifte oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Punktschweißmaschine ist optional

Produktspezifikation

SPEZIFIKATIONEN FÜR MD-ASW UND MD-ADW
	MD-ASW	MD-ADW
Anzahl der Schweißköpfe	1	2
Verfahrweg	X: 400 mm; Y: 400 mm	Y: 500 mm; Z: 350 mm
Schweißgeschwindigkeit	0,5 s/Punkt, 2000-2500 Stück/h	0,5 s/Punkt, 3500-4000 Stück/h
Schweißstromversorgung	5000A Inverter-Punktschweißgerät
Max. Motordrehzahl	1000 mm/s
Max. Batteriezahl	450 Stück (18650)
Betriebssystem	Eingebettetes System
Benutzeroberfläche	Touchscreen
Antriebsmodus	Schrittmotor und Präzisionsführungsschiene
Stromversorgung	220 V/50 Hz (Maschine); 3-phasig, 380 V/50 Hz (Schweißgerät)
Luftdruck	0,3-0,6 MPa
Maschinengröße	900L900B1750Hmm	1100L900B1930Hmm
Maschinengewicht	200 kg	350 kg

Produktanwendung

MD-ADW kann in Elektrowerkzeugbatterien, Torsionsautobatterien, Energiespeicher-Batteriepacks, Elektroroller-Batterien usw. verwendet werden. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert.

Produktbedienung

1. Einstellen der Schweißparameter auf dem Touchscreen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellklemmposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Der Schweißer gibt einen Ton aus, um den Bediener zum Austausch einer neuen Vorrichtung (Batteriepack) aufzufordern.

Details zum Doppelseiten-Punktschweißer

Automatische Schweißmaschine mit doppelseitiger Batterie 0

Automatische Schweißmaschine mit doppelseitiger Batterie 1

Schweißmuster für zylindrische Batteriepacks

Automatische Schweißmaschine mit doppelseitiger Batterie 2

Automatische Schweißmaschine mit doppelseitiger Batterie 3

Automatische Schweißmaschine mit doppelseitiger Batterie 4
