Punktschweissen-Maschine für Lithium-Batterie-Satz

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1Stk
Preis:	USD 11000 - 15000 / pcs
Packaging Details:	Holzkiste
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

Garantie:

1 Jahr

Kopfnummer:

2 Stk

Betriebssystem:

Eingebettetes System

Benutzeroberfläche:

Touch-Screen

Stromquelle:

5000A / 8000A / 10000A optional

Effizienz:

3800 Stück/h

Ausrüstungsschlag:

500*350 (mm) etwa 760 18650 Zellen

Maximale Belastungskapazität:

200-400 Stück (Standard 18650 Lithium-Batterie)

Betriebssystem:

eingebettetes System + Bildschirm für Mensch und Maschine

Übertragungsmodus:

Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube)

Versorgungsmaterial-Fähigkeit:

100 Prozent pro Monat

Product Description

Punktschweißmaschine für Lithium-Batteriepacks

Produktbeschreibung

Diese doppelseitige Punktschweißmaschine für Lithium-Batteriepacks ist mit einem 10000A Transistor-Schweißstromversorgungsgerät ausgestattet, das die Funktion hat, den Kontaktwiderstand zwischen dem Schweißteil oder dem Schweißteil und der Schweißnadel zu erkennen. Sie kann gut genutzt werden, um den Schweißwiderstand vor dem Punktschweißen zu erkennen, wodurch Schäden am Schweißteil und der Schweißnadel während des Schweißens vermieden und hochpräzises und hochzuverlässiges Schweißen erreicht wird.

Spezifikation

Y-Achsen-Hub: 500 mm

X-Achsen-Hub: 400 mm

10000A Transistor-Schweißstromversorgung, Servosteuerung mit Wasserkühler.

Hübe können angepasst werden, die Maschine ist mit einem Computer ausgestattet.

Eingangsspannung: Einphasig AC 380V/50Hz.

Luftquelle: 0,4-0,6 MPa.

Antriebsart: Schritt-Servomotor.

Produktvorteile

1. Schweißhub kann angepasst werden
2. Geeignet für verschiedene Arten von Batteriepacks
3. Hochgeschwindigkeits-Schweißen
4. 7-Zoll-Touchscreen, bequemere Bedienung, klarere Anzeige
5. Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluss der Punktschweißnadel-Temperatur auf die Schweißqualität effektiv reduzieren kann.
6. Kann bis zu 99 Dateigruppen speichern, die Datei ist einfach aufzurufen,
benötigt keinen komplizierten Leitungswechselprozess
7. Ein-Tasten-Kalibrierfunktion für die Gesamtverschiebung der Lötstellen, die für die Punktverschiebung kalibriert werden kann, die durch den Wechsel des Lötkontakts oder aus anderen Gründen verursacht wird
8. Elektrische oder pneumatische Punktschweißmaschine ist optional

Produktspezifikation

SPEZIFIKATIONEN FÜR MD-ASW UND MD-ADW
	MD-ASW	MD-ADW
Anzahl der Schweißköpfe	1	2
Verfahrweg	X: 400 mm; Y: 400 mm	Y: 500 mm; Z: 350 mm
Schweißgeschwindigkeit	0,5 s/Punkt, 2000-2500 Stück/h	0,5 s/Punkt, 3500-4000 Stück/h
Schweißstromversorgung	5000A Inverter-Punktschweißgerät
Max. Motorgeschwindigkeit	1000 mm/s
Max. Batteriezahl	450 Stück (18650)
Betriebssystem	Eingebettetes System
Benutzeroberfläche	Touchscreen
Antriebsart	Schrittmotor und Präzisionsführungsschiene
Stromversorgung	220V/50Hz (Maschine); 3-phasig, 380V/50Hz (Schweißgerät)
Luftdruck	0,3-0,6 MPa
Maschinengröße	900L900B1750Hmm	1100L900B1930Hmm
Maschinengewicht	200 kg	350 kg

Produktanwendung

MD-ADW kann in Elektrowerkzeugbatterien, Torsionsfahrzeugbatterien, Energiespeicher-Batteriepacks, Elektroroller-Batterien usw. verwendet werden. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert.

Produktbedienung

1. Einstellen der Schweißparameter auf dem Touchscreen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellklemmposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Das Schweißgerät gibt einen Ton aus, um den Bediener zum Austausch der neuen Vorrichtung (Batteriepack) aufzufordern.

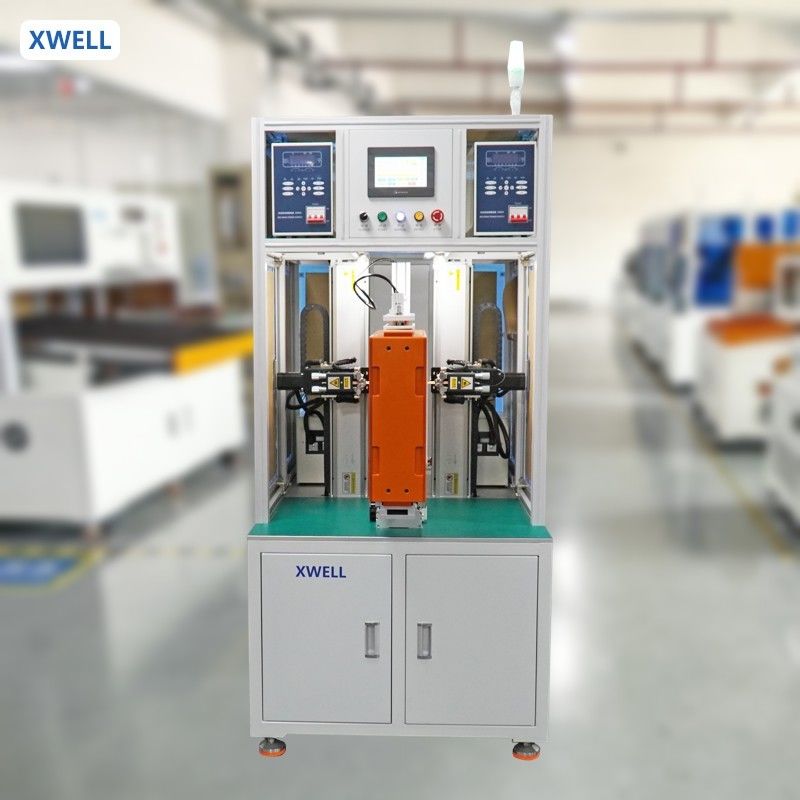

Details zum doppelseitigen Punktschweißgerät

Punktschweissen-Maschine für Lithium-Batterie-Satz 0

Punktschweissen-Maschine für Lithium-Batterie-Satz 1

Schweißmuster für zylindrische Batteriepacks

Punktschweissen-Maschine für Lithium-Batterie-Satz 2

Punktschweissen-Maschine für Lithium-Batterie-Satz 3

Punktschweissen-Maschine für Lithium-Batterie-Satz 4
