Automatische doppelseitige Schweißmaschine für 18650-Batterien
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1Stk |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Prozent pro Monat |
|
Detailinformationen |
|||
| Garantie: | 1 Jahr | Kopfnummer: | 2 Stk |
|---|---|---|---|
| Betriebssystem: | Eingebettetes System | Benutzeroberfläche: | Touch-Screen |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Maximale Belastungskapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsmodus: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
Produkt-Beschreibung
Automatische doppelseitige Schweißmaschine für 18650-Batterien
Produkt DSchriftstück
Diese doppelseitige Punktschweißmaschine ist mit einer 10000A-Transistorschweißnetzteil ausgestattet,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,Es kann gut genutzt werden, um den Schweißwiderstand vor demt Schweißen, um Dämme zu vermeidenDie Schweißtechnik wird in der Regel durch die Verwendung von Schweißanlagen und Schweißanlagen erzeugt.
AusgezeichnetRes
1. Unterstützt das Starten des Breakpoints und die manuelle Konvertierung des Startmodus.
2. hoher Wirkungsgrad des doppelseitigen automatischen Schweißens.
3Mit dem Schweißstromüberwachungssystem kann der Schweißstrom in Echtzeit überwacht werden.
4.Das wassergekühlte zirkulierende Wärmeabflusssystem wird in der in sich geschlossenen Schweißnadelkompensationsfunktion verwendet, um den Verlust von Schweißnadeln wirksam zu reduzieren.
Produktvorteile
1. Schweißschlag kann angepasst werden
2. geeignet für verschiedene Arten von Batterie
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemer Betrieb, klarer Anzeige
5Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluß der Punktschweißnadeltemperatur auf die Schweißqualität wirksam verringern kann.
6. kann bis zu 99 Gruppen von Dateien speichern, die Datei ist einfach zu rufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Taste-Kalibrierungsfunktion für die Gesamtverschiebung der Lötverbindungen, die auch für die durch den Wechsel des Lötfaden oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Fleckenschweißmaschine ist optional
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweißer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu bewegen.

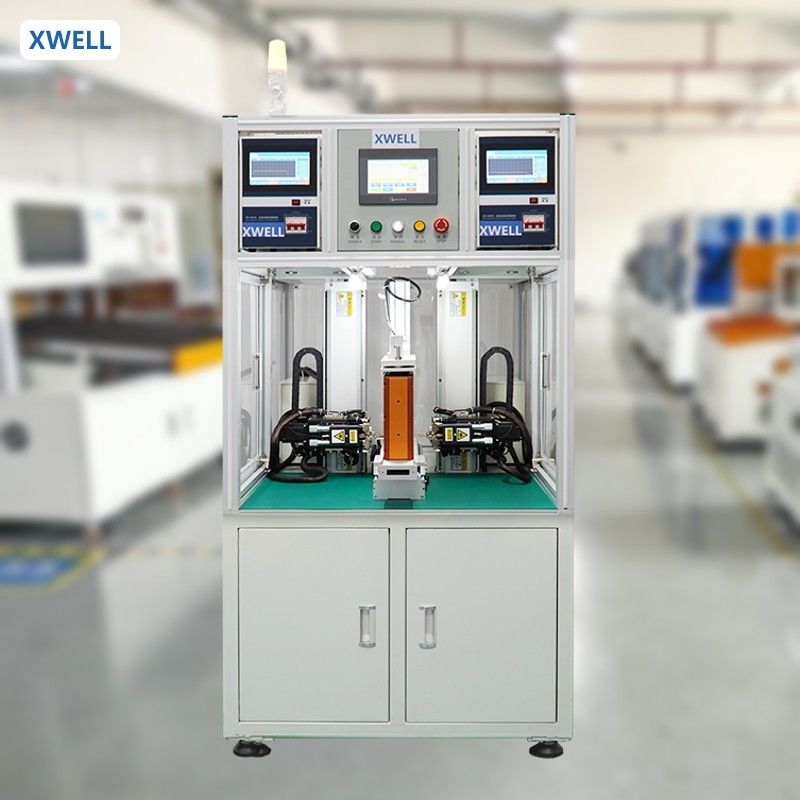

Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
