Li-Ion-Batterien-Punkt-Schweißmaschine Einseitige automatische Schweißmaschine

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1Stk
Preis:	USD 11000 - 15000 / pcs
Packaging Details:	Holzkiste
Payment Terms:	T/T, Western Union, L/C

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

Wichtige Verkaufsargumente:

automatisch

Max. Welding Thickness:

0,3 mm

Leitender Weg:

Einseitig

Arten von Batterien:

Rundzelle

Betriebssystem:

Eingebettetes System

Benutzeroberfläche:

Touch-Screen

Stromquelle:

5000A / 8000A / 10000A optional

Ausrüstungsschlag:

500*350 (mm) etwa 760 18650 Zellen

Maximale Belastungskapazität:

200-400 Stück (Standard 18650 Lithium-Batterie)

Betriebssystem:

eingebettetes System + Bildschirm für Mensch und Maschine

Versorgungsmaterial-Fähigkeit:

100 Prozent pro Monat

Product Description

Li-Ion-Batteriepack-Punktschweißmaschine, einseitiger automatischer Punktschweißer

Produktbeschreibung:

MD-ADW ist für das Punktschweißen und die Montage von Batteriepacks in der Fabrik für 14500 / 18650 / 21700 / 26650 / 32700 Multi-Parallel-Multi-Serien-Kombinationen geeignet. Es kann in Elektrowerkzeugbatterien, Torsionsautobatterien, Energiespeicher-Batteriepacks, Elektroroller-Batterien usw. verwendet werden. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert. Das humanisierte Design macht die Bedienung und Fehlersuche sehr einfach und bequem. Das Design der eingebauten Komponenten macht das Erscheinungsbild übersichtlicher.

Merkmale:

*Unterstützt Start bei Unterbrechung, automatischer Start und manueller Start.
*Alarm für kalte Lötstellen und Abdichtung.
*Einfache Programmierung, unterstützt Matrix-, Array- und Punktprogramm, kann 100 Parametersätze speichern.
*Verschleißalarm für Schweißnadeln.
*Eingebauter Schweißstrommonitor, kann den Echtzeit-Schweißstrom anzeigen.
*Design für NB, Elektrowerkzeuge, Gartengeräte, Hochleistungs-, Energiespeicherbatterien, Batteriepaks für Elektromotorräder und andere
Lithium-Batteriepacks-Punktschweißen.
*Kann mit der Produktionslinie für Lithiumbatteriegruppen kombiniert werden.
*Kann Dutzende von Prozessen verschiedener Batteriepackprodukte speichern, Produktwechsel ohne Neueinstellung der Parameter.
*Kann mit einer Vielzahl von Punktschweißermarken kombiniert werden.

Produktspezifikation

SPEZIFIKATIONEN FÜR MD-ASW UND MD-ADW
	MD-ASW	MD-ADW
Anzahl der Schweißköpfe	1	2
Verfahrweg	X: 400 mm; Y: 400 mm	Y: 500 mm; Z: 350 mm
Schweißgeschwindigkeit	0,5 s/Punkt, 2000-2500 Stück/h	0,5 s/Punkt, 3500-4000 Stück/h
Schweißstromversorgung	5000A Inverter-Punktschweißer
Max. Motorgeschwindigkeit	1000 mm/s
Maximale Batteriezahl	450 Stück (18650)
Betriebssystem	Eingebettetes System
Benutzeroberfläche	Touchscreen
Antriebsart	Schrittmotor und Präzisionsführungsschiene
Stromversorgung	220 V/50 Hz (Maschine); 3-phasig, 380 V/50 Hz (Schweißer)
Luftdruck	0,3-0,6 MPa
Maschinengröße	900L900B1750Hmm	1100L900B1930Hmm
Maschinengewicht	200 kg	350 kg

Produktanwendung
MD-ADW kann in Elektrowerkzeugbatterien, Torsionsautobatterien, Energiespeicher-Batteriepacks, Elektroroller-Batterien usw. verwendet werden. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert.
Produktbedienung
1. Einstellen der Schweißparameter auf dem Touchscreen. (Dasselbe Produkt muss nur einmal eingestellt werden)
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellklemmposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Der Schweißer gibt einen Ton aus, um den Bediener zum Austausch der neuen Vorrichtung (Batteriepack) aufzufordern.

Details zum doppelseitigen Punktschweißer

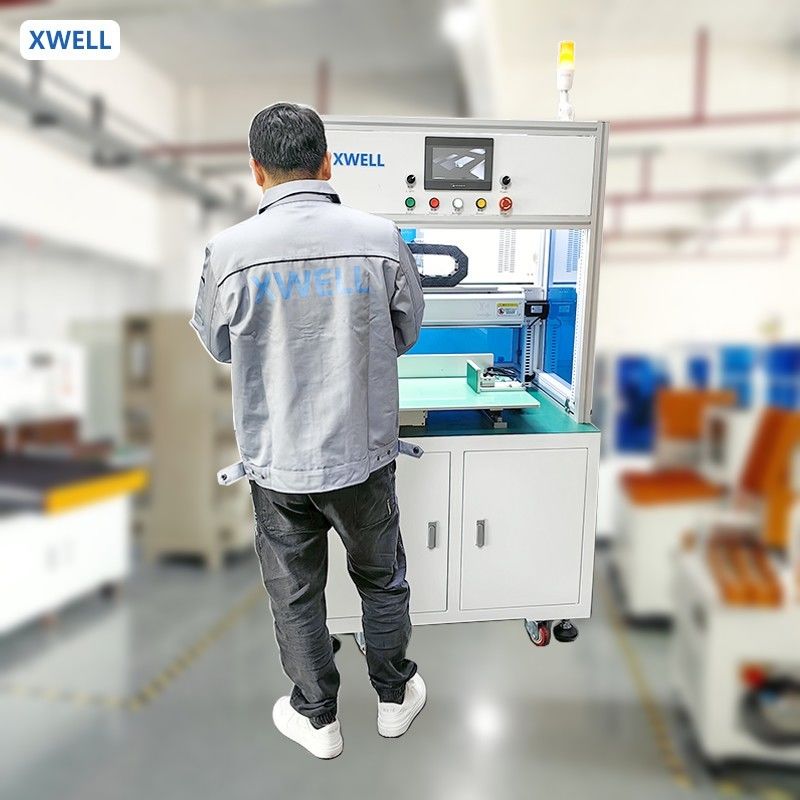

Li-Ion-Batterien-Punkt-Schweißmaschine Einseitige automatische Schweißmaschine 0

Li-Ion-Batterien-Punkt-Schweißmaschine Einseitige automatische Schweißmaschine 1

Schweißmuster für zylindrische Batteriepacks

Li-Ion-Batterien-Punkt-Schweißmaschine Einseitige automatische Schweißmaschine 2

Li-Ion-Batterien-Punkt-Schweißmaschine Einseitige automatische Schweißmaschine 3

Li-Ion-Batterien-Punkt-Schweißmaschine Einseitige automatische Schweißmaschine 4
