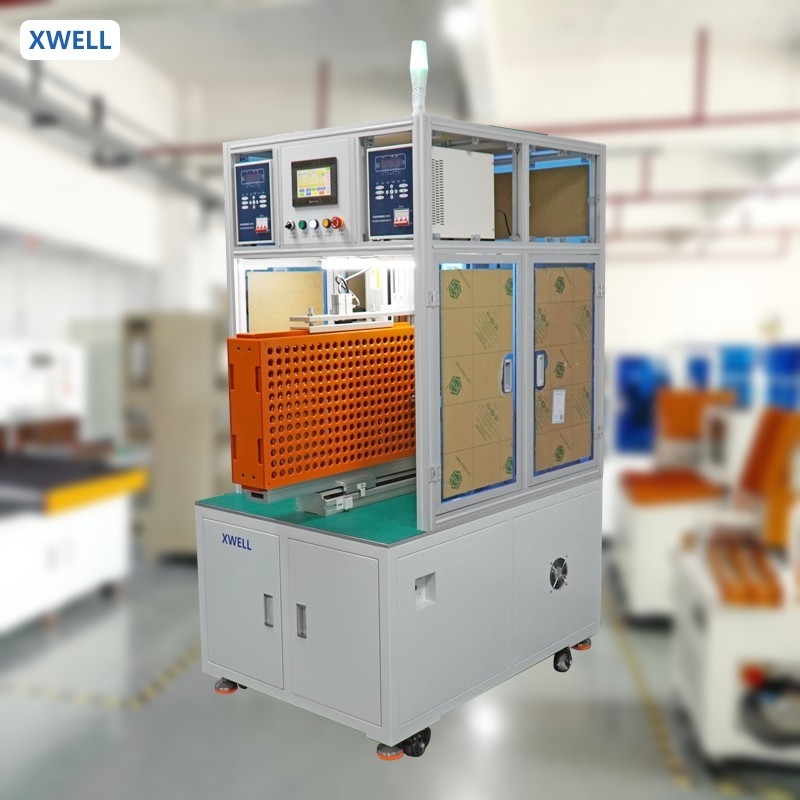

Automatische doppelseitige CNC-Punktschweißmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, l/c |
| Versorgungsmaterial-Fähigkeit: | 100 Prozent pro Monat |
|
Detailinformationen |
|||
| Modell: | Lithiumbatterie doppelseitige Drehung 6-Achse Automatische Spotschweißmaschine | Kopfnummer: | 2 PCs |
|---|---|---|---|
| Betriebssystem: | Eingebettetes System | Benutzeroberfläche: | Touch-Screen |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Maximale Belastungskapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsmodus: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Automatischer doppelseitiger Schweißer,CNC-Schweißmaschine für Batteriepackungen,Lithiumbatterie-Punktschweißgeräte |
||
Produkt-Beschreibung
Automatische doppelseitige CNC-Punktschweißmaschine
Eigenschaften
1. Unterstützung des Startpunktes, Unterstützung des automatischen Starts und der Umwandlung des manuellen Startmodus.
2. Einfache Programmierung, unterstützen jede Punkt-Programmierung und Array-Programmierung, kann Sprung-Punkt realisieren
Schweißen, Single-Point, Double-Point-Modus schneller Schalten, Spot-Schweiß-Pfad Optimierung, Effizienz verbessern, lokale Festplatte kann 99 Gruppen von Programmierdateien speichern, USB-Schnittstelle Grafik importieren kann.
3Der Schweißkopf nimmt den Mittelpunkt von zwei Schweißstiften als Kreiszentrum, und der Winkel ist kontinuierlich einstellbar.mit einer Breite von mehr als 10 mm,.
4. Das System ist in Betreiber, Administrator, Super-Benutzer und so weiter unterteilt. Es ist bequem zu bedienen, zu verwalten und zu pflegen Butt Schweißmaschine.
5Der Wechselrichter Gleichspannungsschweißnetz hat die Vorteile stabiler Leistung, schneller Schweißgeschwindigkeit,Betriebsmodus mit konstantem Strom und Beseitigung von instabilen Faktoren des Schweißstroms über eine lange Zeit.
6Mit dem Schweißstromüberwachungssystem kann der Schweißstrom in Echtzeit überwacht werden.
7.Spot-Schweiß-Stromversorgung hat die Funktion des falschen Schweiß-Alarms, der direkt mit dem Bewegungsteuergerät kommunizieren kann.Es kann die falsche Schweißposition aufzeichnen und warnen Sie den Austausch von Schweißnadel.
8Die Schweißwirksamkeit beträgt etwa das Achtfache der manuellen Schweißleistung, hohe Stabilität, Einsparung von Arbeit und Zeitkosten.
Produktmerkmale
1.1 Leistung: 380 V Wechselstrom in 3 Phasen
1.2 Luftdruck: 0,4-0,6Mpa
1.3 Anwendungsbereich: Serien- und parallele Kombination von Leistungssäulen 18650 / 26650, mehrere parallele und mehrere Serien-Kombination, Elektrowerkzeugbatterie, Schaukelbatterie, Speicherbatterie,26650 Batteriepackung, 32650 Batteriepack, Batterie für Elektrofahrräder usw.
1.4 Maximalbetrieb: Beispiel 18650 Batterie-Kern, maximalbetrieb: X-Achse 35 Stück Kern* Y-Achse 20 Stück Kern, wenn ein größerer Schlag erforderlich ist, muss es angepasst werden.
1.5 Geeignete Schweißnadel: Durchmesser 4 - 4 * 6 importierte Flachkopfschweißnadel (Ausbuchtungsschweißung), Durchmesser 1,5*100 mm ((Punktschweißung)
1.6 geeignete Nickelbreite: Nickelform
1.7 Kann angepasst werden, Spot Schweiß Form Front-in und Back-out Typ ((Günstig für automatische Produktionslinie mit)
1.8 Anpassbare automatische Schleifnadelfunktion
1.9 Geeignete Nickeldicke: 0,1 mm bis 0,3 mm
1.10 Produktionseffizienz: ca. 4000 PCS - 5000 PCS pro Stunde
1.11 Schweißmaschine: Modell 5000A/8000A, zwei Sätze
- Standard-Spot-Schweißer: 5000A/8000A, zwei Sätze
- Schnelle Schweißgeschwindigkeit (zwischen 2 und 10 ms)
- Niedertemperaturschweißpunkt
- Echtzeitüberwachung des Schweißens
- Mit Schweißabschlusssignal sparen Sie Schweißzeit
- Kann sein, setzen Punkt Schweißen Spezifikation Schweißen ((Positiv und negativ sind mit verschiedenen Strömen geschweißt)
- Kann die gleiche Batterie positives Spot-Schweißen, und negativ nicht Spot-Schweißen eingestellt werden
- Der Strom ist zu gering oder abnormal während des Spot-Schweißens, die Maschine automatisch Alarme und Stopps
1.12 Schweißwirkung: gute Schweißkonsistenz, einheitliche Schweißverbindungen und schöne
1.13 Drei Arten der Dateneingabe für das Punktschweißen:
- Dot-Matrix-Eingabemethode
- Methode der Array-Eingabe
- Disk-Import-Methode,Speicher-Spot-Schweißdaten auf U-Disk,Import direkt auf die Maschine,(U-Disk CAD DXF-Daten werden durch einen Einmalpass in den Touchscreen importiert,kann dann von der Touchscreen in Chargen auf die U-Disk exportiert werden, und dann in andere Maschinen für die Verwendung eingeführt)
1.14 Schweißformbezeichnung:Chinesisch und Englisch Eingabefähigkeiten
1.15 Steuerungskomponente: 7-Zoll-Touchscreen, 6-Achsen-Hochgeschwindigkeits-PLC-Programmierer, 3-Achsen-Servomotor mit 750 Watt, 2-Achsen-Servomotor mit 400 Watt elektrischem Schweißkopf
1.16 Verwendungen zur Verringerung von Abfällen, bei denen Nickelstreifen gebildet werden
1.17 Das Debuggen von Geräten ist einfach, leicht zu erlernen und leicht verständlich, das Modell kann schnell geändert werden (0-199 Gruppendaten können aufgerufen werden)
1.18 Schweißkopfleistung: Elektrische Servo
1.19 Fertiggefertigte Batterie-Leuchtenform: 1 Satz isolierender elektrischer Holzleuchten ((2 Stück)
1.20 Garantie: einjährige begrenzte Garantie und lebenslanger Support
1.21 Das Gerät ist mit einem Fehlermelder ausgestattet.
1.22 Abmessung:L1100*W900*H1930MM
1.23 Gewicht: ca. 350 kg
Produktvorteile
1. Schweißschlag kann angepasst werden
2. geeignet für verschiedene Arten von Batterie
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemer Betrieb, klarer Anzeige
5Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluß der Punktschweißnadeltemperatur auf die Schweißqualität wirksam verringern kann.
6. kann bis zu 99 Gruppen von Dateien speichern, die Datei ist einfach zu rufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Taste-Kalibrierungsfunktion für die Gesamtverschiebung von Lötverbindungen, die auch für die durch den Wechsel des Lötfaden oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Fleckenschweißmaschine ist optional
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz (Maschine); 3-phasige, 380V/50Hz (Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu bewegen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
