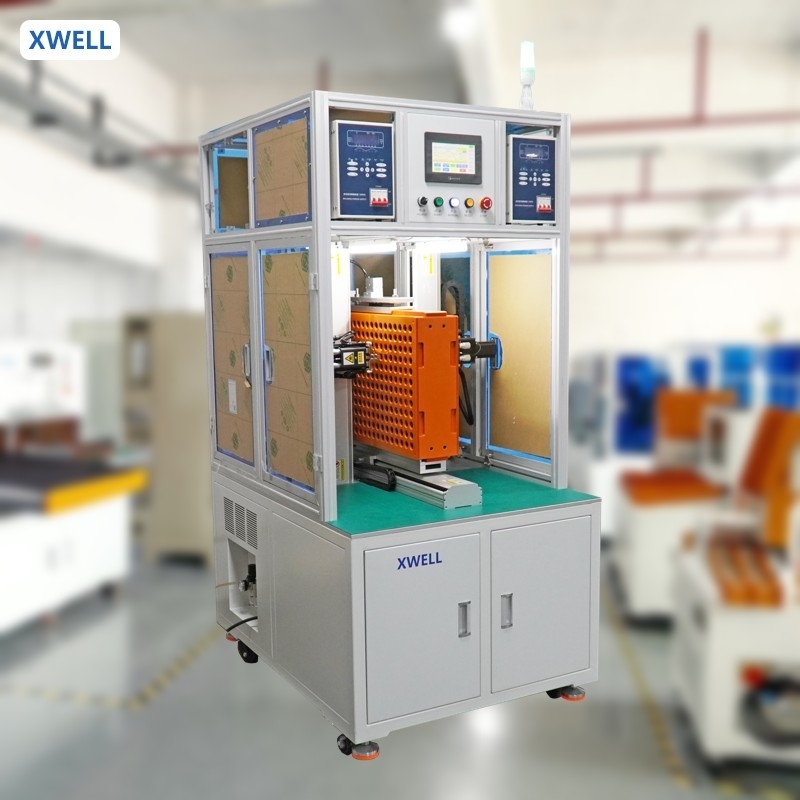

Automatische Schweißmaschine mit doppelseitiger Batterie

Automatische Schweißmaschine mit doppelseitiger Batterie

Vorteile

1) Induktion der Lastspannung, Steuerung der Spannung durch Rückkopplung und Verwirklichung eines hochwertigen Schweißens.

2) Vorwärme, Hauptwärme-Leistungsmodus, Vorwärme vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.

3) Beibehalten der Kontinuität der Energiedichte, verkürzen die Schweißzeit und reduzieren die Verformung und Farbe des Grundmetalls. (Schweißzeit in Mikrosekunden gesteuert, kontinuierlicher Ausgang)

4) Einfach von niedrigem Strom auf hohen Strom zu wechseln, geeignet für Präzisionsschweißen.

5) Die oberen und unteren Grenzen des Stroms können eingestellt werden, um einfach zu beurteilen, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomationsplattform geeignet ist.

6) Der Schweißstrom steigt mit der Zeit der Elektrifizierung, um den Schweißeffekt zu gewährleisten.

Produktmerkmale

1.1 Leistung: 380 V Wechselstrom in 3 Phasen
1.2 Luftdruck: 0,4-0,6Mpa
1.3 Anwendungsbereich: Serien- und parallele Kombination von Leistungssäulen 18650 / 26650, mehrere parallele und mehrere Serien-Kombination, Elektrowerkzeugbatterie, Schaukelbatterie, Speicherbatterie,26650 Batteriepackung, 32650 Batteriepack, Batterie für Elektrofahrräder usw.
1.4 Maximalbetrieb: Beispiel 18650 Batterie-Kern, maximalbetrieb: X-Achse 35 Stück Kern* Y-Achse 20 Stück Kern, wenn ein größerer Schlag erforderlich ist, muss es angepasst werden.
1.5 Geeignete Schweißnadel: Durchmesser 4 - 4 * 6 importierte Flachkopfschweißnadel (Ausbuchtungsschweißung), Durchmesser 1,5*100 mm ((Punktschweißung)
1.6 geeignete Nickelbreite: Nickelform
1.7 Kann angepasst werden, Spot Schweiß Form Front-in und Back-out Typ ((Günstig für automatische Produktionslinie mit)
1.8 Anpassbare automatische Schleifnadelfunktion
1.9 Geeignete Nickeldicke: 0,1 mm bis 0,3 mm
1.10 Produktionseffizienz: ca. 4000 PCS - 5000 PCS pro Stunde
1.11 Schweißmaschine: Modell 5000A/8000A, zwei Sätze

• Standard-Spot-Schweißer: 5000A/8000A, zwei Sätze
• Schnelle Schweißgeschwindigkeit (zwischen 2 und 10 ms)
• Niedertemperaturschweißpunkt
• Echtzeitüberwachung des Schweißens
• Mit Schweißabschlusssignal sparen Sie Schweißzeit
• Kann sein, setzen Punkt Schweißen Spezifikation Schweißen ((Positiv und negativ sind mit verschiedenen Strömen geschweißt)
• Kann die gleiche Batterie positives Spot-Schweißen, und negativ nicht Spot-Schweißen eingestellt werden
• Der Strom ist zu gering oder abnormal während des Spot-Schweißens, die Maschine automatisch Alarme und Stopps

1.12 Schweißwirkung: gute Schweißkonsistenz, einheitliche Schweißverbindungen und schöne
1.13 Drei Arten der Dateneingabe für das Punktschweißen:

• Dot-Matrix-Eingabemethode
• Methode der Array-Eingabe
• Disk-Import-Methode,Speicher-Spot-Schweißdaten auf U-Disk,Import direkt auf die Maschine,(U-Disk CAD DXF-Daten werden durch einen Einmalpass in den Touchscreen importiert,kann dann von der Touchscreen in Chargen auf die U-Disk exportiert werden, und dann in andere Maschinen für die Verwendung eingeführt)

1.14 Schweißformbezeichnung:Chinesisch und Englisch Eingabefähigkeiten
1.15 Steuerungskomponente: 7-Zoll-Touchscreen, 6-Achsen-Hochgeschwindigkeits-PLC-Programmierer, 3-Achsen-Servomotor mit 750 Watt, 2-Achsen-Servomotor mit 400 Watt elektrischem Schweißkopf
1.16 Verwendungen zur Verringerung von Abfällen, bei denen Nickelstreifen gebildet werden
1.17 Das Debuggen von Geräten ist einfach, leicht zu erlernen und leicht verständlich, das Modell kann schnell geändert werden (0-199 Gruppendaten können aufgerufen werden)
1.18 Schweißkopfleistung: Elektrische Servo
1.19 Fertiggefertigte Batterie-Leuchtenform: 1 Satz isolierender elektrischer Holzleuchten ((2 Stück)
1.20 Garantie: einjährige begrenzte Garantie und lebenslanger Support
1.21 Das Gerät ist mit einem Fehlermelder ausgestattet.
1.22 Abmessung:L1100*W900*H1930MM
1.23 Gewicht: ca. 350 kg

Produktvorteile

1. Schweißschlag kann angepasst werden
2. geeignet für verschiedene Arten von Batterie
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemer Betrieb, klarer Anzeige
5Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluß der Punktschweißnadeltemperatur auf die Schweißqualität wirksam verringern kann.
6. kann bis zu 99 Gruppen von Dateien speichern, die Datei ist einfach zu rufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Taste-Kalibrierungsfunktion für die Gesamtverschiebung von Lötverbindungen, die auch für die durch den Wechsel des Lötfaden oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Fleckenschweißmaschine ist optional

Produktspezifikation

Anwendung des Produkts

MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.

Produktbetrieb

1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu bewegen.

Einzelheiten der doppelseitigen Schweißmaschine

Schweißproben für zylindrische Batteriepacks
