Automatische doppelseitige Drehschweißkopf Batteriepack-Spot-Schweißmaschine mit PLC-Steuerungssystem

Brand Name:	XWELL
Model Number:	MD-ADW
MOQ:	1pcs
Preis:	USD 11000 - 15000 / pcs
Packaging Details:	Holzkiste
Payment Terms:	T/T, Western Union, l/c

Detail Information

Product Description

Detail Information

Herkunftsort:

China

Zertifizierung:

Zahlung:

L/C, T/T, Western Union, Paypal

Garantie:

1 Jahr

Schlüsselverkaufspunkte:

Hochgenauigkeit

Benutzeroberfläche:

Touch-Screen

Stromquelle:

5000A / 8000A / 10000A optional

Effizienz:

3800 Stück/h

Ausrüstungsschlag:

500*350 (mm) etwa 760 18650 Zellen

Maximale Belastungskapazität:

200-400 Stück (Standard 18650 Lithium-Batterie)

Betriebssystem:

eingebettetes System + Bildschirm für Mensch und Maschine

Übertragungsmodus:

Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube)

Versorgungsmaterial-Fähigkeit:

100 Prozent pro Monat

Hervorheben:

Automatische Doppelseiten-Punktschweißmaschine

Schweißkopfbatteriepackmaschine

PLC-Steuerung Lithiumbatterie-Spot-Schweißer

Product Description

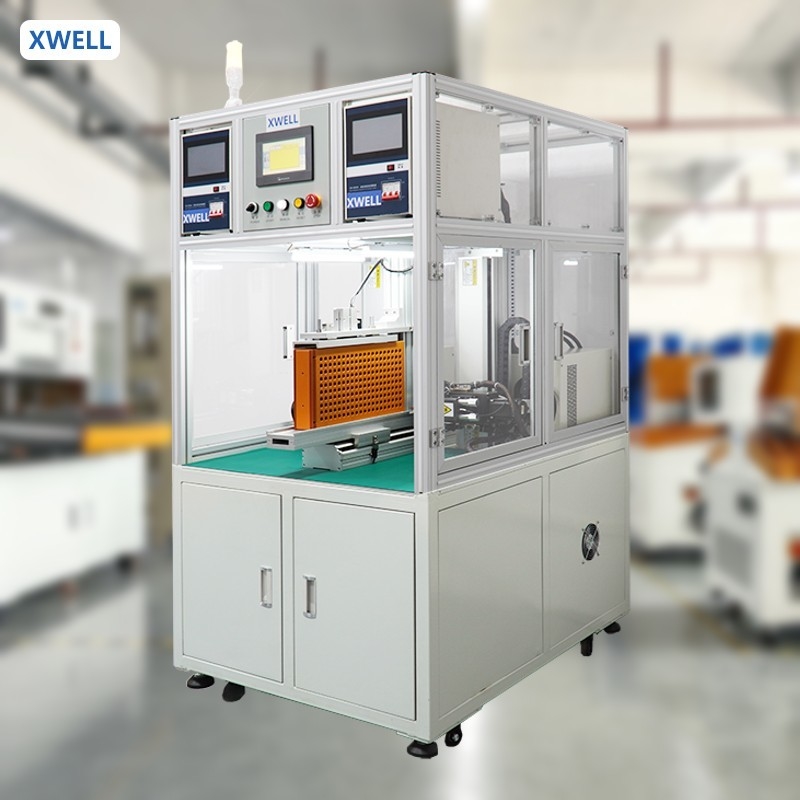

Automatische doppelseitige Rotationsschweißkopf-Batteriepack-Punktschweißmaschine mit SPS-Steuerungssystem

Produktanwendung

Der automatische Batteriepack-Punktschweißer ist eine allgemeine Plattform der automatischen Verarbeitungstechnologie basierend auf CNC, geeignet für das Punktschweißen und die Montage von Batteriepacks in der Fabrik. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert. Humanisiertes Design macht die Bedienung und Fehlersuche sehr einfach und bequem. Das Design der eingebauten Komponenten macht das Erscheinungsbild übersichtlicher.

Produktspezifikation

SPEZIFIKATIONEN FÜR MD-ASW UND MD-ADW
	MD-ASW	MD-ADW
Anzahl der Schweißköpfe	1	2
Verfahrweg	X: 400 mm; Y: 400 mm	Y: 500 mm; Z: 350 mm
Schweißgeschwindigkeit	0,5 s/Punkt, 2000-2500 Stück/h	0,5 s/Punkt, 3500-4000 Stück/h
Schweißstromversorgung	5000A Inverter-Punktschweißgerät
Max. Motorgeschwindigkeit	1000 mm/s
Maximale Batteriezahl	450 Stück (18650)
Betriebssystem	Eingebettetes System
Benutzeroberfläche	Touchscreen
Antriebsmodus	Schrittmotor und Präzisionsführungsschiene
Stromversorgung	220 V/50 Hz (Maschine); 3-phasig, 380 V/50 Hz (Schweißgerät)
Luftdruck	0,3-0,6 MPa
Maschinengröße	900L900B1750Hmm	1100L900B1930Hmm
Maschinengewicht	200 kg	350 kg

Produktanwendung
MD-ADW kann in Elektrowerkzeugbatterien, Torsionsfahrzeugbatterien, Energiespeicher-Batteriepacks, Elektroroller-Batterien usw. verwendet werden. Im Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert.
Produktbedienung
1. Einstellen der Schweißparameter auf dem Touchscreen. (Für dasselbe Produkt muss dies nur einmal eingestellt werden)
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellspannposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Das Schweißgerät gibt einen Ton aus, um den Bediener zum Austausch der neuen Vorrichtung (Batteriepack) aufzufordern.

Details zum doppelseitigen Punktschweißer

Automatische doppelseitige Drehschweißkopf Batteriepack-Spot-Schweißmaschine mit PLC-Steuerungssystem 0

Automatische doppelseitige Drehschweißkopf Batteriepack-Spot-Schweißmaschine mit PLC-Steuerungssystem 1

Schweißmuster für zylindrische Batteriepacks

Automatische doppelseitige Drehschweißkopf Batteriepack-Spot-Schweißmaschine mit PLC-Steuerungssystem 2

Automatische doppelseitige Drehschweißkopf Batteriepack-Spot-Schweißmaschine mit PLC-Steuerungssystem 3

Automatische doppelseitige Drehschweißkopf Batteriepack-Spot-Schweißmaschine mit PLC-Steuerungssystem 4
