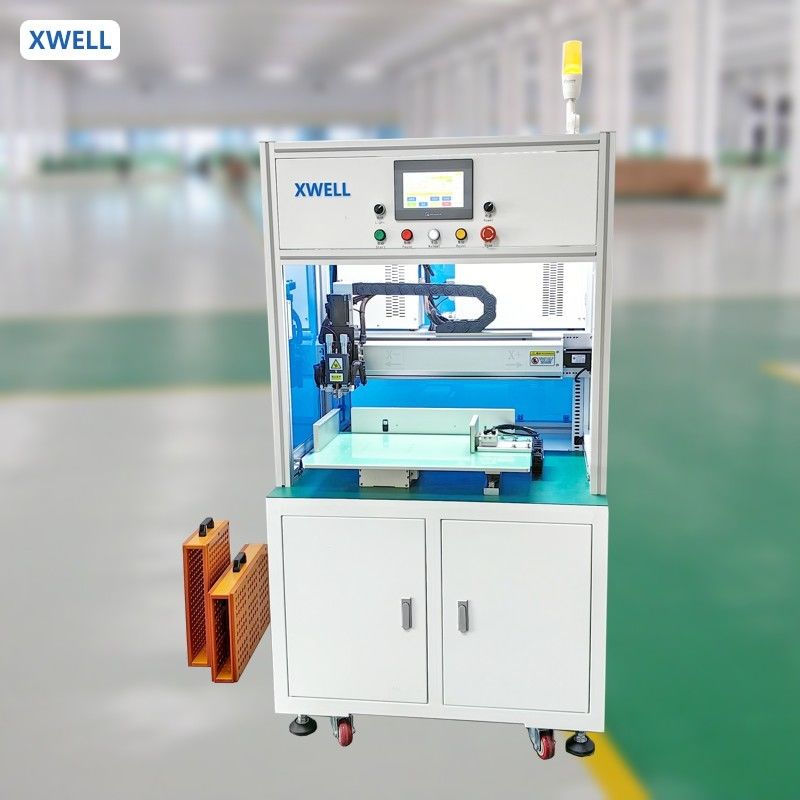

Automatischer Einseitiger Drehkopf Numerische Steuerung Punkt Schweißmaschine Schweißer Für 18650/21700 Batteriepack Montage
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 6000 - 12000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Zertifikat: | CE-RoHS-Zertifikat | Schweißstromversorgung: | 5000A oder 8000A oder 10000A optional |
|---|---|---|---|
| Stromversorgung für die X- und Y-Achse: | 400 mm * 400 mm | Höchstgeschwindigkeit des Motorantriebs: | 300 bis 1000 mm/s |
| Elektrischer Strom: | DC | Schweißmodus: | Inverter DC |
| Punktschweißgeschwindigkeit: | 0.35 s/spot; 2800 Stück/Stunde | Maximale Lagermasse der Y-Achse: | 35 kg |
| Maximalbelastung der elektrischen Kerne: | X-Richtung: 26; Y-Richtung: 26 | Leistung: | 4000 W |
| Hervorheben: | 18650 Punktschweißmaschine,Rundkopf-Punktschweißmaschine,Automatische Punktschweißmaschine |
||
Produkt-Beschreibung
Automatische einseitige Rotationskopf-CNC-Punktschweißmaschine für die 18650/21700-Batteriepack-Montage
Guangdong Xwell Technology Co., Ltd.
Guangdong Xwell Technology Co., Ltd. ist ein umfassendes Unternehmen mit 21 Jahren Erfahrung in der New-Energy-Batterieindustrie. Um wirtschaftlicher zu arbeiten und einen One-Step-Service anzubieten, sammeln wir das gesamte Wissen und die Ressourcen, um unsere Kunden mit Komplettlösungen in der Batterieindustrie in unserem Bereich zu bedienen, einschließlich der Laborausrüstung für Batterien, der Batterieproduktionsausrüstung, der Batteriepackausrüstung, der Laserschweißmaschine, der Ultraschall-Kunststoffschweißmaschine, der Ultraschall-Metallpunktschweißmaschine, der Ultraschall-Drahtschweißmaschine und des größten Teils des Zubehörs, und wir haben diese in den letzten 10 Jahren in über 60 Länder weltweit exportiert. Wir haben das CE-Sicherheitszertifizierungssystem bestanden. Mit reichen Technologie- und Kapitalressourcen schenken wir der Innovation neuer Produkte große Aufmerksamkeit. Jedes Jahr haben wir mindestens eine neue Designmaschine. Wertschöpfung für die Kunden zuerst ist der einzige Weg, um den Eigenwert zu erreichen. Wir freuen uns auf die Zusammenarbeit mit Ihnen!
Anwendung:
Die einseitige automatische Schweißmaschine ist speziell für zylindrische Lithiumbatterien konzipiert und wird häufig in Leistungsbatterien (z. B. Batterien für Elektrofahrzeuge) und anderen zylindrischen Batteriepacks eingesetzt. Diese Ausrüstung gewährleistet hochwertiges Schweißen durch effiziente Schweißtechnologie und ist somit eine ideale Wahl zur Verbesserung der Batterieproduktionseffizienz.Eigenschaften
Diese Ausrüstung wird hauptsächlich für das einseitige und doppelseitige Punktschweißen von Batterien und vernickelten Stahlbändern oder Nickelbändern in zylindrischen/Polymer-Batterieanordnungen verwendet und stellt sicher, dass die Schweißspannung zwischen Batterien und vernickelten Stahlbändern oder Nickelbändern größer als 30 N ist. Der Punktschweißbereich der Ausrüstung kann die Schweißanforderungen von 18650-Batterien mit 20
Serien Batteriepacks und weniger als 20 Serien-Batteriepackserfüllen. Die Anzahl der zu schweißenden Batterien wird durch den Hub bestimmt, der über die Mensch-Maschine-Schnittstelle eingestellt werden kann.ProduktspezifikationModellMD-ASWX-Achsen-Verfahrweg
400 mm
| Y-Achsen-Verfahrweg | 400 mm |
| Punktschweißgeschwindigkeit | 300-1000 mm/s |
| Maximale Geschwindigkeit des Motorantriebs | 300-1000 mm/s |
| Anzahl der Gruppen zum Speichern von Dateien | 99 Gruppen |
| Betriebssystem | Eingebettetes System + Mensch-Maschine-Bildschirm |
| Getriebe | Schrittmotor + importierte Präzisions-Linearführung (optional Servo + Schraube) |
| Stromversorgung | Einphasig 220 V ± 10 % / 50 Hz ± 10 % |
| Leistung | <1500 W |
| Luftzufuhr | 0,2 ~ 0,6 MPa |
| Gewicht | 200 kg |
| Abmessungen | Ca. 900 mm * 900 mm * 1750 mm |
| Produktanwendung | Anwendbar für Elektrofahrzeug-Batteriepacks, Straßenlaternen-Batteriepacks, Automobil-Batteriemodule, Balance-Fahrzeug-Batteriepacks, Roller-Batteriepacks, mobile Stromversorgung, Startbatteriepackmodule, Elektrowerkzeug-Batteriepacks, Notebook-Batteriepacks, verschiedene elektronische Produkte und andere Batteriekombinationen! |
| Produktbedienung | 1. Einstellen der Schweißparameter auf dem Touchscreen. (Das gleiche Produkt muss nur einmal eingestellt werden) |
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellspannposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Der Schweißer gibt einen Ton aus, um den Bediener zum Austausch der neuen Vorrichtung (Batteriepack) aufzufordern.
Details zum Batteriepunktschweißer
