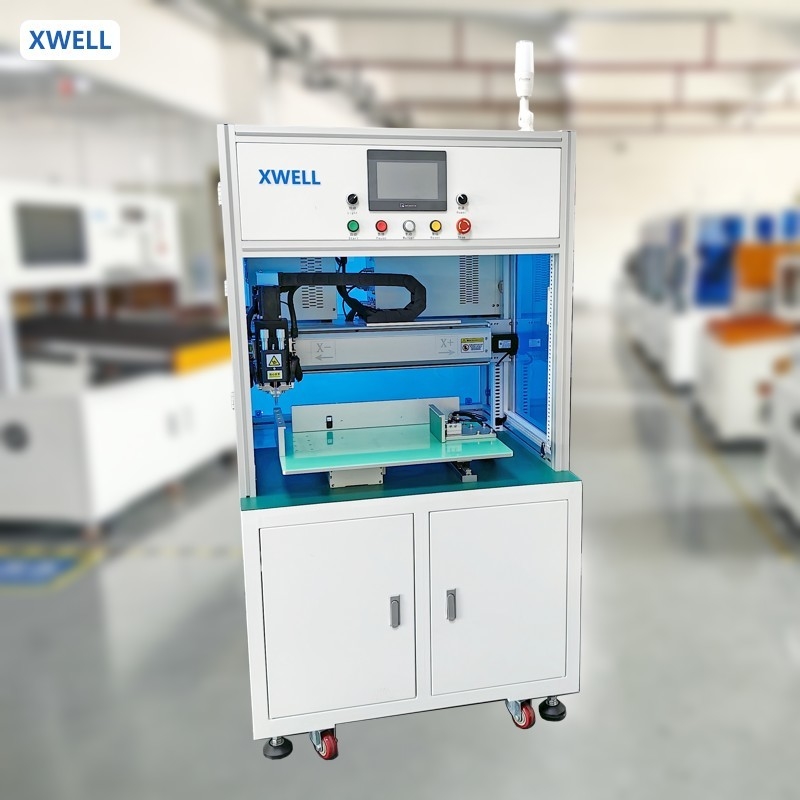

Einseitiges automatisches CNC-Rotationsschweißkopf Elektrische Batteriepackung Punktschweißmaschine Anlage für Li-Ion-Batterien
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 6000 - 12000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Zertifikat: | CE-RoHS-Zertifikat | Schweißstromversorgung: | 5000A oder 8000A oder 10000A optional |
|---|---|---|---|
| Stromversorgung für die X- und Y-Achse: | 400 mm * 400 mm | Höchstgeschwindigkeit des Motorantriebs: | 300 bis 1000 mm/s |
| Elektrischer Strom: | DC | Schweißmodus: | Inverter DC |
| Punktschweißgeschwindigkeit: | 0.35 s/spot; 2800 Stück/Stunde | Maximale Lagermasse der Y-Achse: | 35 kg |
| Maximalbelastung der elektrischen Kerne: | X-Richtung: 26; Y-Richtung: 26 | Leistung: | 4000 W |
| Hervorheben: | Batteriepack-Spot-Schweißmaschine,Elektrisches Akku-Punktschweißgerät |
||
Produkt-Beschreibung
Einseitiger automatischer CNC-Rotationsschweißkopf-Elektrobatteriepack-Punktschweißmaschinenwerk für Li-ION-Batteriepack
Guangdong Xwell Technology Co., Ltd.
Guangdong Xwell Technology Co., Ltd. ist ein umfassendes Unternehmen mit 21 Jahren Erfahrung in der New-Energy-Batterieindustrie. Um wirtschaftlicher zu sein und einen One-Step-Service anzubieten, sammeln wir das gesamte Wissen und die Ressourcen, um unsere Kunden mit Komplettlösungen in der Batterieindustrie in unserem Bereich zu bedienen, einschließlich der Batterielaborausrüstung, der Batterieproduktionsausrüstung, der Batteriepackausrüstung, der Laserschweißmaschine, der Ultraschall-Kunststoffschweißmaschine, der Ultraschall-Metallpunktschweißmaschine, der Ultraschall-Drahtschweißmaschine und des größten Teils des Zubehörs, und wir haben diese in den letzten 10 Jahren in über 60 Länder weltweit exportiert. Wir haben das CE-Sicherheitszertifizierungssystem bestanden. Mit reichen Technologie- und Kapitalressourcen schenken wir der Innovation neuer Produkte große Aufmerksamkeit. Jedes Jahr haben wir mindestens eine neue Designmaschine. Wertschöpfung für die Kunden zuerst ist der einzige Weg, um den Selbstwert zu erreichen. Wir freuen uns auf die Zusammenarbeit mit Ihnen!
VORTEIL
1. Hohe Stabilität
2. Starke Allgemeingültigkeit
3. Produktionskontrolle
4. Lange Wartung
5. Effizient und präzise
6. Die Schweißpulsbreite ist einstellbar, die Schweißmaschine ist fest und Spritzer sind gering, der Schweißpunkt ist nicht gefärbt.
Merkmale
.Verwendung von Motion Controller, Unterstützung von Arrays und Nicht-Arrays Schnelle Programmierung für einfache Bedienung des Batteriepacks.
2.Eingebauter Stromschweißalarm, Effektive Lösung für Kolophoniumverbindungen.
3.Rotationsschweißkopf Effektive Lösung für das Problem des Anklebens der Nadel von Nickelplatten und reinem Nickelblech für die Batterie.
4.Schweißnadelkompensationsfunktion Wassergekühltes Wärmeableitungssystem, Reduzierung des Verlusts von Schweißnadeln.
Merkmale
.Verwendung von Motion Controller, Unterstützung von Arrays und Nicht-Arrays Schnelle Programmierung für einfache Bedienung des Batteriepacks.
2.Eingebauter Stromschweißalarm, Effektive Lösung für Kolophoniumverbindungen.
3.Rotationsschweißkopf Effektive Lösung für das Problem des Anklebens der Nadel von Nickelplatten und reinem Nickelblech für die Batterie.
4.Schweißnadelkompensationsfunktion Wassergekühltes Wärmeableitungssystem, Reduzierung des Verlusts von Schweißnadeln.
Produktspezifikation
| Modell | MD-ASW |
| X-Achsen-Verfahrweg | 400 mm |
| Y-Achsen-Verfahrweg | 400 mm |
| Punktschweißgeschwindigkeit | 0,5 s / Punkt; 1800 Stück / h |
| Maximale Geschwindigkeit des Motorantriebs | 300-1000 mm/s |
| Anzahl der Gruppen zum Speichern von Dateien | 99 Gruppen |
| Betriebssystem | Eingebettetes System + Mensch-Maschine-Bildschirm |
| Getriebe | Schrittmotor + importierte Präzisions-Linearführung (optional Servo + Schraube) |
| Stromversorgung | Einphasig 220 V ± 10 % / 50 Hz ± 10 % |
| Leistung | <1500 W |
| Luftzufuhr | 0,2 ~ 0,6 MPa |
| Gewicht | 200 kg |
| Abmessungen | Ca. 900 mm * 900 mm * 1750 mm |
Produktanwendung
Anwendbar für Elektrofahrzeug-Batteriepacks, Straßenlaternen-Batteriepacks, Automobil-Batteriemodule, Balance-Fahrzeug-Batteriepacks, Roller-Batteriepacks, mobile Stromversorgung, Startbatteriepackmodule, Elektrowerkzeug-Batteriepacks, Notebook-Batteriepacks, verschiedene elektronische Produkte und andere Batteriekombinationen!
Produktbedienung
1. Einstellen der Schweißparameter auf dem Touchscreen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellklemmposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Der Schweißer gibt einen Ton aus, um den Bediener zum Austausch einer neuen Vorrichtung (Batteriepack) aufzufordern.
Batterie-Punktschweißdetails
