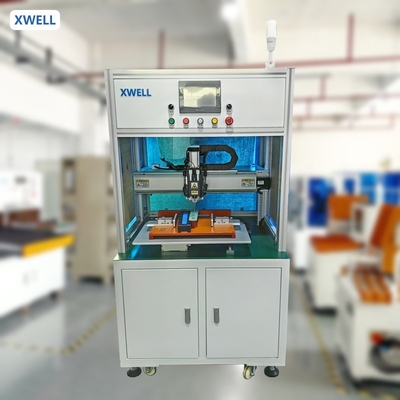

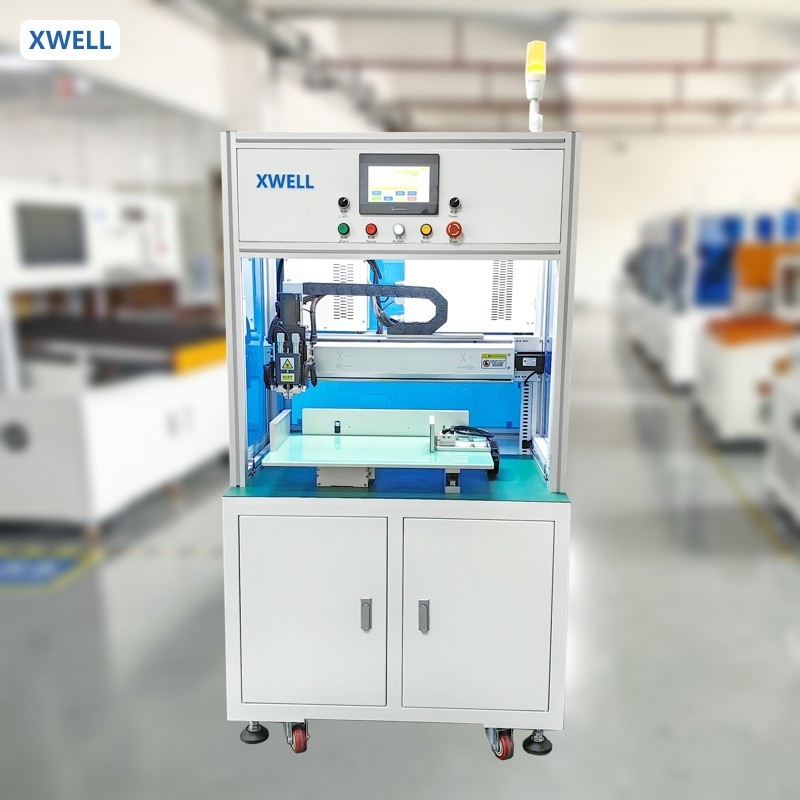

Einseitige zylindrische Batteriezellen-Punktschweißmaschine mit Rotationsschweißkopf
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 PCS |
|---|---|
| Preis: | USD 6000 - 12000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Typ der Batterie: | Einzelschweißer automatisch | Schweißstromversorgung: | 5000A oder 8000A oder 10000A optional |
|---|---|---|---|
| Stromversorgung für die X- und Y-Achse: | 400 mm * 400 mm | Höchstgeschwindigkeit des Motorantriebs: | 300 bis 1000 mm/s |
| Strom: | DC | Schweißmodus: | Inverter DC |
| Punktschweißgeschwindigkeit: | 0.35 s/spot; 2800 Stück/Stunde | Maximale Lagermasse der Y-Achse: | 35 kg |
| Maximalbelastung der elektrischen Kerne: | X-Richtung: 26; Y-Richtung: 26 | Macht: | 4000 W |
| Hervorheben: | Rotations-Batterie-Punktschweißmaschine,Einseitiger zylindrischer Punktschweißer,Zylindrische Batteriepunktschweißmaschine |
||
Produkt-Beschreibung
Einseitige zylindrische Batterie-Punktschweißmaschine mit Rotationsschweißkopf
Guangdong Xwell Technology Co., Ltd.
Guangdong Xwell Technology Co., Ltd. ist ein umfassendes Unternehmen mit 21 Jahren Erfahrung in der New-Energy-Batterieindustrie. Um wirtschaftlicher zu arbeiten und einen One-Step-Service anzubieten, sammeln wir das gesamte Wissen und die Ressourcen, um unsere Kunden mit Komplettlösungen in der Batterieindustrie in unserem Bereich zu bedienen, einschließlich der Batterielaborausrüstung, der Batterieproduktionsausrüstung, der Batteriepackausrüstung, der Laserschweißmaschine, der Ultraschall-Kunststoffschweißmaschine, der Ultraschall-Metall-Punktschweißmaschine, der Ultraschall-Drahtschweißmaschine und des größten Teils des Zubehörs, und wir haben diese in den letzten 10 Jahren in über 60 Länder weltweit exportiert. Wir haben das CE-Sicherheitszertifizierungssystem bestanden. Mit reichhaltigen Technologie- und Kapitalressourcen schenken wir der Innovation neuer Produkte große Aufmerksamkeit. Jedes Jahr haben wir mindestens eine neue Designmaschine. Wertschöpfung für die Kunden zuerst ist der einzige Weg, um den Eigenwert zu erreichen. Wir freuen uns auf die Zusammenarbeit mit Ihnen!
Anwendung:
Diese Maschine wird für das automatische Punktschweißen von 18650-, 26650- und 32650-Zylinderbatteriepacks verwendet.
Merkmale
. Verwendung eines Motion Controllers, Unterstützung von Arrays und Nicht-Arrays. Schnelle Programmierung für einfache Bedienung des Batteriepacks.
2. Selbstüberwachungsalarm für den Schweißstrom, effektive Lösung für Kolophoniumverbindungen.
3. Rotationsschweißkopf. Effektive Lösung für das Problem des Anklebens der Nadel an Nickelplatten und Reinnickelplatten für Batterien.
4. Schweißnadelkompensationsfunktion. Wassergekühltes Wärmeableitungssystem, Reduzierung des Verlusts von Schweißnadeln.
Produktvorteile
1) Induziert die Lastspannung, steuert die Spannung im Feedback-Modus und realisiert hochwertiges Schweißen.
2) Power-On-Modus von Vorwärmung und Haupterhitzung: Vorwärmen vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.
3) Kontinuierliche Energiedichte beibehalten, kurze Schweißzeit, Reduzierung der Verformung und Verfärbung des Grundmetalls. (Die Schweißzeit wird in Mikrosekunden gesteuert, und der Modus der kontinuierlichen Ausgabe)
4) Einfacher Wechsel von niedrigem zu hohem Strom, geeignet für Präzisionsschweißen.
5) The obere und untere Stromgrenze können eingestellt werden, um zu beurteilen, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomatisierungsplattform geeignet ist.
6) Tder Schweißstrom steigt mit der Einschaltzeit, um den Schweißeffekt zu gewährleisten.
Produktspezifikation
| Modell | MD-ASW |
| X-Achsen-Verfahrweg | 400 mm |
| Y-Achsen-Verfahrweg | 400 mm |
| Punktschweißgeschwindigkeit | 0,5 s / Punkt; 1800 Stück / h |
| Maximale Geschwindigkeit des Motorantriebs | 300-1000 mm/s |
| Anzahl der Gruppen zum Speichern von Dateien | 99 Gruppen |
| Betriebssystem | Eingebettetes System + Mensch-Maschine-Bildschirm |
| Getriebe | Schrittmotor + importierte Präzisions-Linearführung (optional Servo + Schraube) |
| Stromversorgung | Einphasig 220 V ± 10 % / 50 Hz ± 10 % |
| Leistung | <1500 W |
| Luftzufuhr | 0,2 ~ 0,6 MPa |
| Gewicht | 200 kg |
| Abmessungen | Ca. 900 mm * 900 mm * 1750 mm |
Produktanwendung
Anwendbar für Elektrofahrzeug-Batteriepacks, Straßenlaternen-Batteriepacks, Automobilbatteriemodule, Balance-Fahrzeug-Batteriepacks, Roller-Batteriepacks, mobile Stromversorgung, Startbatteriepackmodule, Elektrowerkzeug-Batteriepacks, Notebook-Batteriepacks, verschiedene elektronische Produkte und andere Batteriekombinationen!
Produktbedienung
1. Einstellen der Schweißparameter auf dem Touchscreen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. Legen Sie die Vorrichtung mit dem Batteriepack auf die Schnellklemmposition.
3. Drücken Sie die Starttaste, die Maschine führt automatisch alle Schweißvorgänge aus.
4. Der Schweißer gibt einen Ton aus, um den Bediener zum Austausch der neuen Vorrichtung (Batteriepack) aufzufordern.
Batterie-Punktschweißdetails
Fabrikshow
