Automatische doppelseitige Schweißmaschine für 18650-Batterien
Produktdetails:
| Herkunftsort: | aus China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Einhaltung der Vorschriften: | CER bestätigt | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsbildschirm |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Automatische Doppelseitige Punktschweißmaschine,18650 Batterie-Satz-Punktschweissen-Maschine |
||
Produkt-Beschreibung
Automatische doppelseitige Schweißmaschine für 18650-Batterien
Einleitung
1. Unterstützt das Starten des Breakpoints und die manuelle Konvertierung des Startmodus.
2. hoher Wirkungsgrad des doppelseitigen automatischen Schweißens.
3Mit dem Schweißstromüberwachungssystem kann der Schweißstrom in Echtzeit überwacht werden.
4.Das wassergekühlte zirkulierende Wärmeabflusssystem wird in der in sich geschlossenen Schweißnadelkompensationsfunktion verwendet, um den Verlust von Schweißnadeln wirksam zu reduzieren.
Arbeitsprozess
Die doppelseitige automatische Spot-Schweißmaschine besteht aus einer Arbeitsstromversorgung, einer Arbeitsplattform, einem Servomotor, einem Betriebssystem und so weiter.
Die Zelle wird manuell in die Befestigungsanlage gelegt, das Nickelblech platziert, in die Automatisierungsplattform gedrückt und dann die entsprechenden Parameter, Array usw. eingestellt.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.

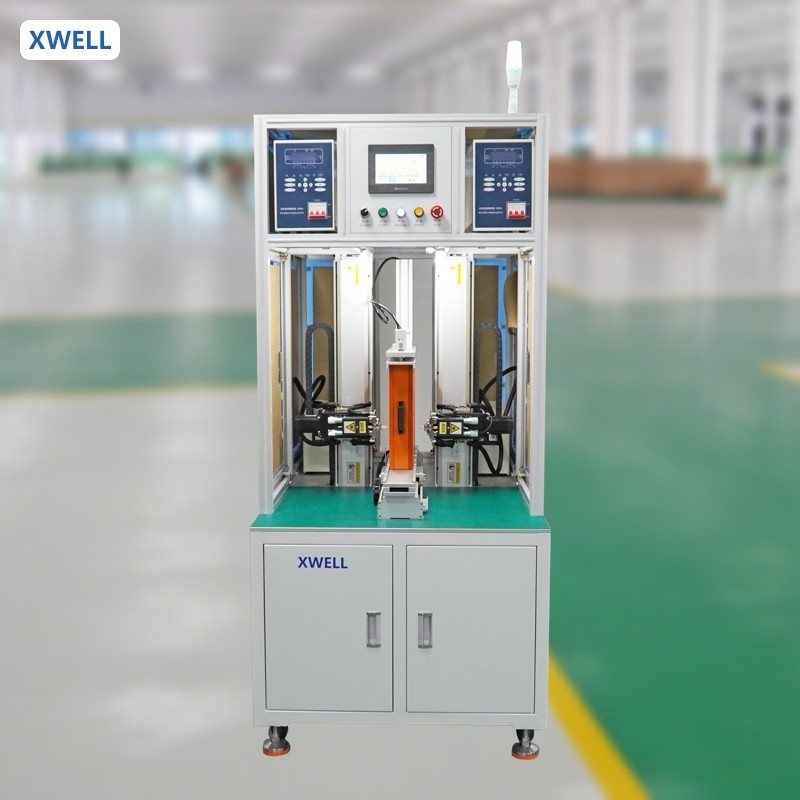

Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
