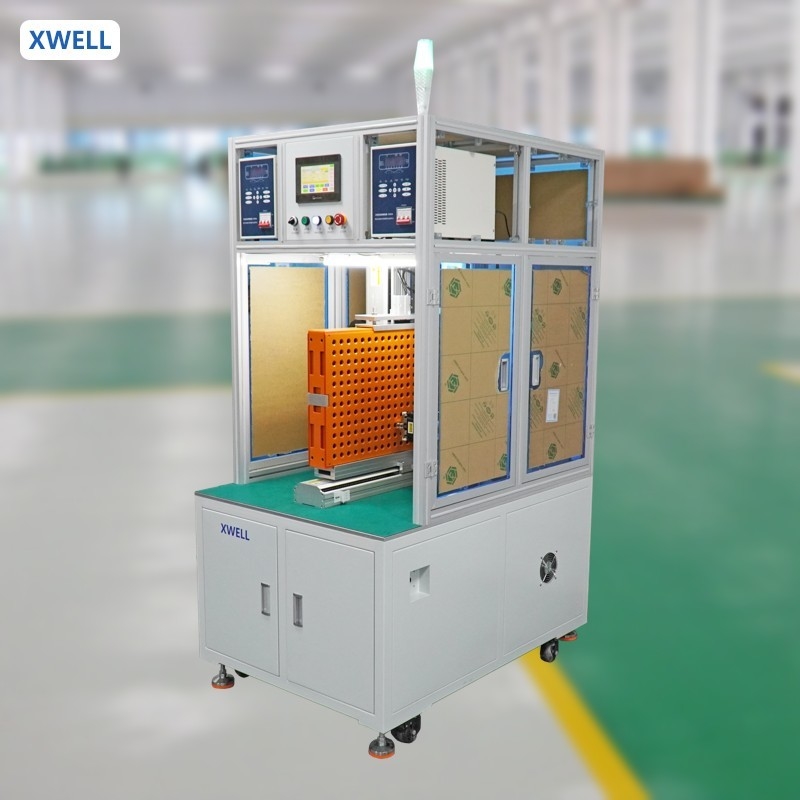

Doppelseitiges automatisches Batteriepaket Spot-Schweißmaschine Schweißstromversorgung für 18650 21700 Zylinderzellpaket
Produktdetails:
| Herkunftsort: | aus China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Einhaltung der Vorschriften: | CER bestätigt | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsbildschirm |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Automatische Batteriepack-Spot-Schweißmaschine,21700 Batterie-Satz-Punktschweissen-Maschine,18650 Batterie-Satz-Punktschweissen-Maschine |
||
Produkt-Beschreibung
Doppelseitiges automatisches Batteriepaket Spot-Schweißmaschine Schweißstromversorgung für 18650 21700 Zylinderzellpaket
Die Angabe der Angabe ist in Anhang I zu entnehmen.
- In Kombination mit einem eingebetteten System ist die Bedienung einfach. Ausgestattet mit Lötverbindungsverfolgung, Explosionsfeuer, falschem Schweißen, Leckage-Schweißüberwachungsprotokollen usw.
- Die Schweißmaschine kann optional mit einem Schweißstromüberwachungssystem ausgestattet werden, das den Schweißstrom überwachen kann und eine Kaltlöterverbindung und einen Abschlussalarm hat.Überwachung der Schweißwirkung in Echtzeit, Warnung für NG-Schweißflecken.
- Schweißnadel Abrieb Alarm, mit Schweißnadel Nutzung Rekord, Alarm und Clearing Funktionen Programmierschnittstelle Betrieb Einfach, unterstützt CAD-Karte, Array und manuelle Methoden.Kann jede Gruppe von Programmierdateien speichern.
- Der Schweißkopf kann optio seinDies kann den Verlust der Schweißnadel wirksam verringern und den Schweißeffekt verbessern.
Arbeitsprozess
Die doppelseitige automatische Spot-Schweißmaschine besteht aus einer Arbeitsstromversorgung, einer Arbeitsplattform, einem Servomotor, einem Betriebssystem und so weiter.
Die Zelle wird manuell in die Befestigungsanlage gelegt, das Nickelblech platziert, in die Automatisierungsplattform gedrückt und dann die entsprechenden Parameter, Array usw. eingestellt.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
