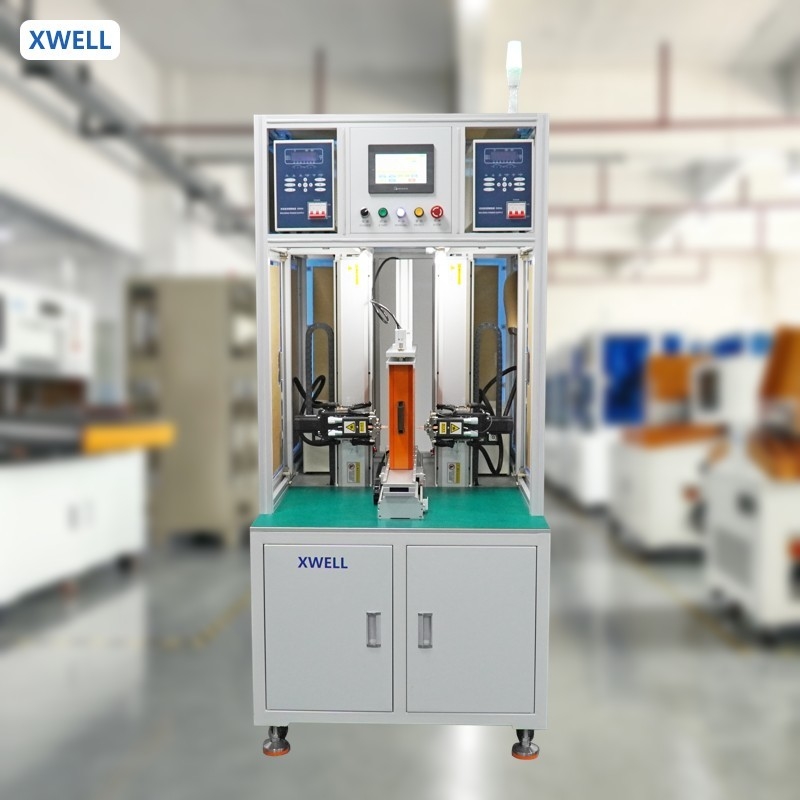

Automatische doppelseitige Schweißmaschine für Batteriepackungen
Produktdetails:
| Herkunftsort: | aus China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Einhaltung der Vorschriften: | CER bestätigt | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsbildschirm |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Automatische doppelseitige Schweißmaschine,Batteriepack-Spot-Schweißmaschine |
||
Produkt-Beschreibung
Automatische doppelseitige Schweißmaschine für Batteriepackungen
Die Angabe der Angabe ist in Anhang I zu entnehmen.
MD-ADW-8000A doppelseitige automatische Punktschweißmaschine unterstützt den Bruchpunktstart und ist mit einer Transistor-Stromversorgung von 8000A ausgestattet, die reine Nickelbleche unter 0 schweißen kann.25 mm und Nickelstahl unter 0.3. Nickelbleche müssen zum Schweißen gestoßen werden. Doppelseitiges automatisches Schweißen, hohe Effizienz. Einfache Programmierung, unterstützt jede Punkt- und Array-Programmierung, Grafikimport,und kann 99 Gruppen von Programmierdateien speichern. Schweißnadel Ersatz Vorhersage Erinnerung, der Schweißkopf übernimmt Wasserkühlung Zirkulation Wärme zu zerstreuen,die den Schweißnadelverlust wirksam reduzieren und den Schweißeffekt verbessern kann. Selbständiges Schweißstromüberwachungssystem, das den Schweißstrom überwachen kann, mit Harzverbindungs-Alarmfunktion, kann das Schweißen in Echtzeit überwachen.
Arbeitsprozess
Die doppelseitige automatische Spot-Schweißmaschine besteht aus einer Arbeitsstromversorgung, einer Arbeitsplattform, einem Servomotor, einem Betriebssystem und so weiter.
Die Zelle wird manuell in die Befestigungsanlage gelegt, das Nickelblech platziert, in die Automatisierungsplattform gedrückt und dann die entsprechenden Parameter, Array usw. eingestellt.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
