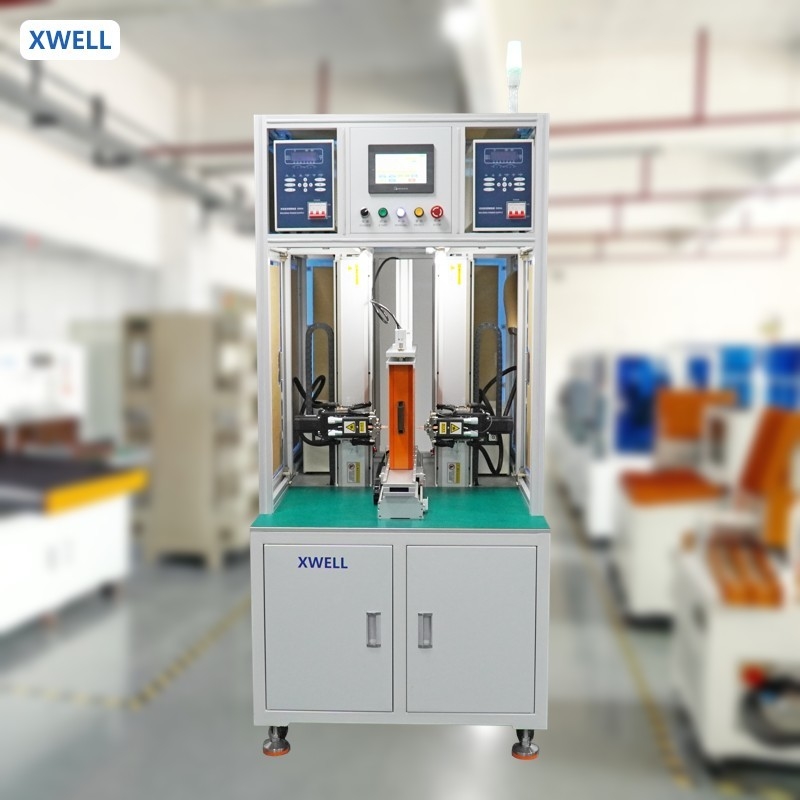

Hochwertiger automatischer doppelseitiger Lithium-Batteriezell-Spot-Schweißer für zylindrische Batteriezellmontagelinie
Produktdetails:
| Herkunftsort: | aus China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Einhaltung der Vorschriften: | CER bestätigt | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsbildschirm |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Zylindrische Batteriezellen-Spot-Schweißer,Automatischer Zylinder-Spot-Schweißer für Batteriezellen |
||
Produkt-Beschreibung
Hochwertiger automatischer doppelseitiger Lithium-Batteriezell-Spot-Schweißer für zylindrische Batteriezellmontagelinie
Anwendung des Produkts
Der automatische Batteriepack-Spot-Schweißer ist eine allgemeine Plattform der automatischen Verarbeitungstechnologie, die auf CNC basiert, geeignet für das Batteriepack-Spot-Schweißen und die Montage in der Fabrik.Schweißmaschine, die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.Design der eingebauten Komponenten macht das Aussehen präziserWir können Ihnen auchCNC-SchweißmaschineWir begrüßen Ihre Anfrage für weitere Details.
Vorteile
1) Induktion der Lastspannung, Steuerung der Spannung durch Rückkopplung und Verwirklichung eines hochwertigen Schweißens.
2) Vorwärme, Hauptwärme-Leistungsmodus, Vorwärme vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.
3) Beibehalten der Kontinuität der Energiedichte, verkürzen die Schweißzeit und reduzieren die Verformung und Farbe des Grundmetalls. (Schweißzeit in Mikrosekunden gesteuert, kontinuierlicher Ausgang)
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
