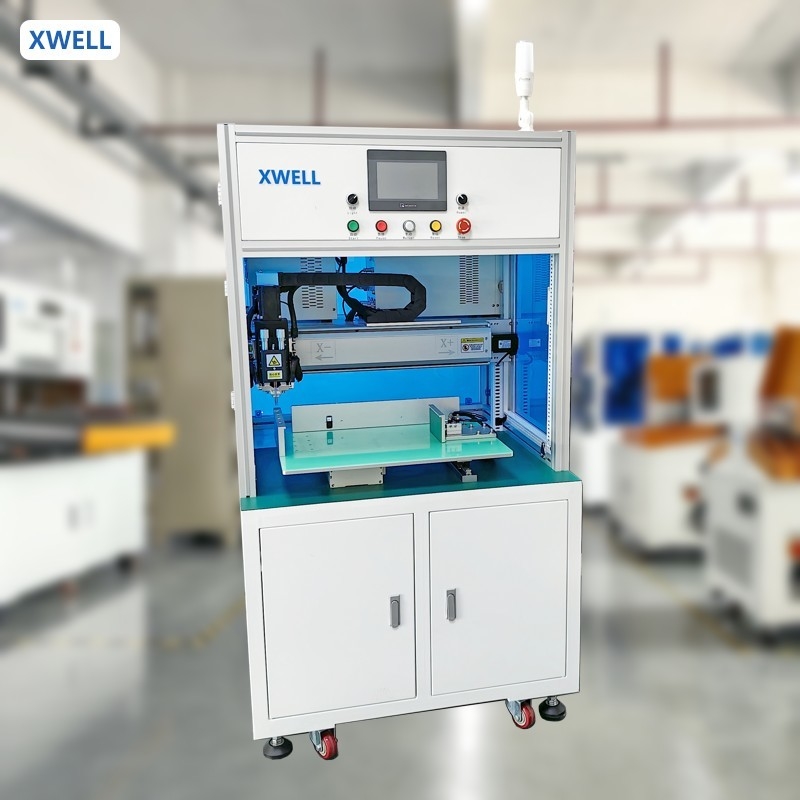

Einseitige automatische Batteriepack-Schweißmaschine
Produktdetails:
| Herkunftsort: | aus China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Kontrolle: | Automatisch | Kühlweg: | Luftkühlung |
|---|---|---|---|
| Benutzeroberfläche: | Berührungsbildschirm | Stromquelle: | 5000A / 8000A / 10000A optional |
| Effizienz: | 3800 Stück/h | Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen |
| Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) | Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine |
| Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) | ||
| Hervorheben: | Einseitige Schweißmaschine mit Akku,Automatisches Batterie-Satz-Schweißgerät |
||
Produkt-Beschreibung
Einseitige automatische Batteriepack-Schweißmaschine
Der MD-ASW Automatic Battery Pack Spot Welder ist eine allgemeine Plattform für automatische Verarbeitungstechnologie auf Basis von CNC, geeignetes Batteriepack-Spot-Schweißen und Montage in der Fabrik.Verglichen mit manuellem Punktschweißen, die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.Design der eingebauten Komponenten macht das Aussehen präziser.
Es gibt zwei Modelle von automatischen Punktschweißmaschinen:
MD-ASW: Einseitige Maschine
MD-ADW: Doppelseitige Maschine
Bitte beachten Sie die Unterschiede zwischen den beiden Maschinen in der nachstehenden Tabelle.
Eigenschaften:
1- Unterstützung von Bremspunktstart, automatischem Start und manuellem Start.
2- Kaltes Lötgewinde und Alarm abschalten.
3Ein einfaches Programm, unterstützt Matrix, Array und Punktprogramm, kann 99 Gruppenparameter speichern.
4- Schweißnadel Abrieb Alarm.
5Ein eingebauter Schweißstrommonitor kann den Schweißstrom in Echtzeit anzeigen.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
