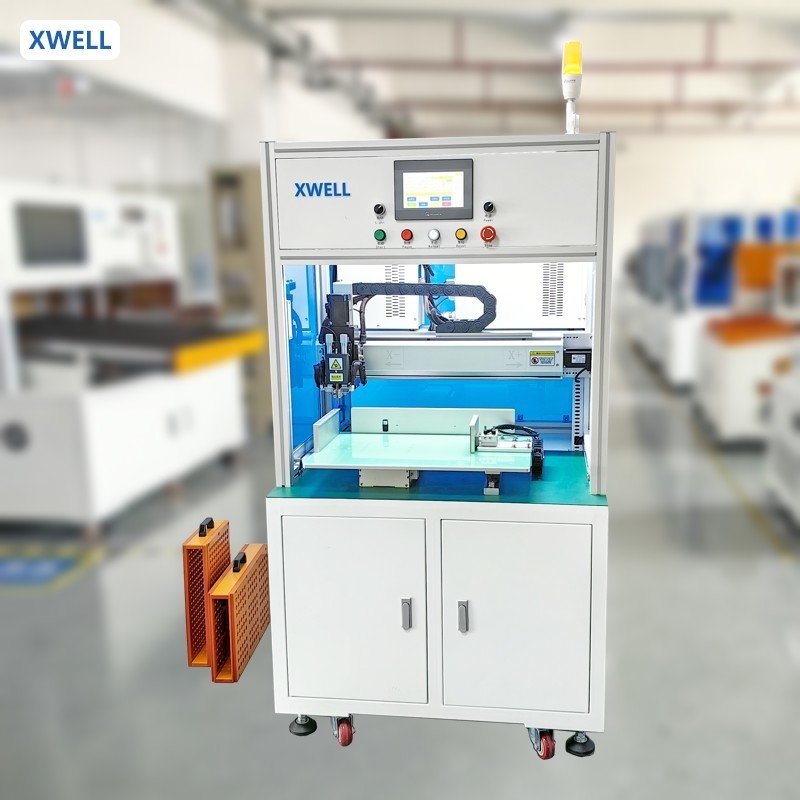

Automatischer Einseitiger Drehkopf Numerische Steuerung Punkt Schweißmaschine Schweißer Für 18650/21700 Batteriepack Montage
Produktdetails:
| Place of Origin: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Model Number: | MD-ADW |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Detailinformationen |
|||
| Color: | optional | Compliance: | CE |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Hervorheben: | Automatische Batteriepack-Spot-Schweißmaschine,21700 Batterie-Satz-Punktschweissen-Maschine,18650 Batterie-Satz-Punktschweissen-Maschine |
||
Produkt-Beschreibung
Automatischer Einseitiger Drehkopf Numerische Steuerung Punkt Schweißmaschine Schweißer Für 18650/21700 Batteriepack Montage
Eigenschaft:
Diese Ausrüstung wird hauptsächlich für das Einseitige- und Doppelpunktschweißen von Batterien und vernickelten Stahlstreifen oder Nickelstreifen in zylindrischen/polymeren Batterien verwendet- Ich weiß nicht., und stellt sicher, dass die Schweißspannung zwischen Batterien und nickelplattierten Stahlstreifen oder Nickelstreifen größer als 30 N ist.Der Punktschweißbereich der Ausrüstung kann den Schweißanforderungen von 18650 Batterien mit 20ReiheZwiebelny Verpackungenund weniger als 20Batteriepakete in SerieDie Anzahl der Schweißbatterien wird durch den Schlag bestimmt, der von Mensch-Maschine eingestellt werden kann.
Eigenschaften des Produkts:
*Automatisches Schweißen, einheitliche Lötverbindungen, gute Konsistenz, bessere Durchlaufrate
*Echtzeitüberwachung des Schweißstroms, automatisches Abschalten von falschem Schweißen oder Sprengstoff
Feuerwehrmelder
*Optionales Spezifikationsschweißen (positiver und negativer Pol können unterschiedlichen Strom einstellen)
*Die Koordinatenparameter des Punktschweißens können per U Disk importiert werden
*Der laufende Mechanismus nimmt Servo Motor und lineare Modul, und die Positionierung ist genau
*Automatische Erhebung der Produktionsmengen, die die aktuelle Produktionseffizienz zeigt
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweißer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
