AC380V Einseitige automatische Spot-Schweißmaschine für Batterien
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Min Bestellmenge: | 1 | Wichtige Verkaufspunkte: | Hochgenauigkeit |
|---|---|---|---|
| Benutzeroberfläche: | Berührungsschirm | Stromquelle: | 5000A / 8000A / 10000A optional |
| Effizienz: | 3800 Stück/h | Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen |
| Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) | Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine |
| Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) | ||
| Hervorheben: | AC380V Batteriepunktschweißer,Batteriestellenschweißer,Automatisches Schweißgerät |
||
Produkt-Beschreibung

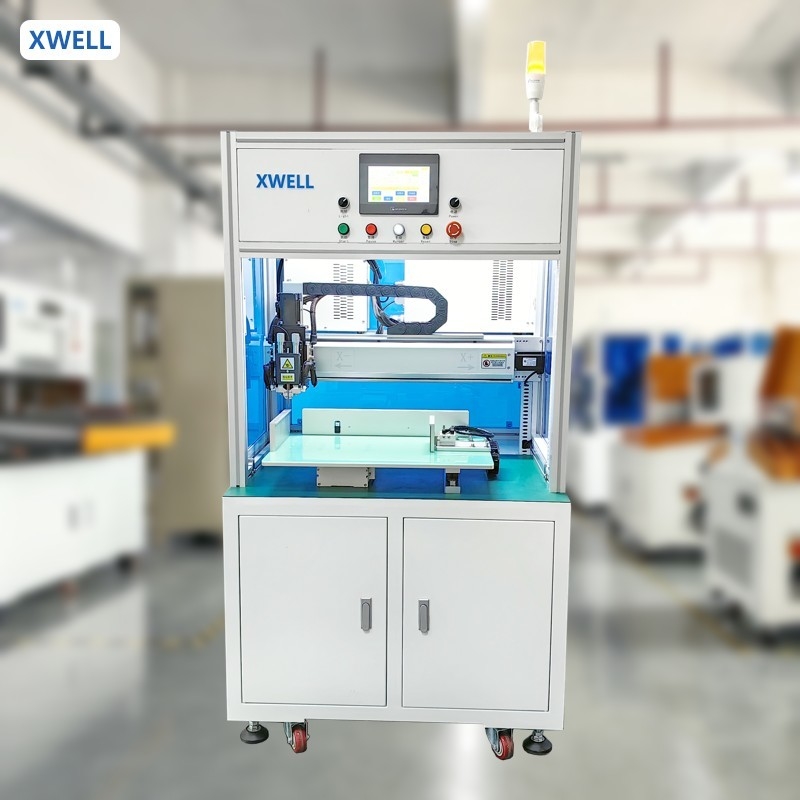

AC380V Einseitiger automatischer Spot-Schweißer für Batterien
Anwendung des Produkts:
MD-ADWist eine standardmäßige einseitige automatische Punktschweißmaschine, ohne Schweißkopfdrehfunktion, undMD-ADW
mit Schweißkopf-Rotation- für mehrere Parallele geeignet
Kombination aus mehreren Serien. Es kann in Elektrowerkzeugbatterien, Torsionsbatterien für Autos, Energiespeicherbatterien verwendet werden,
Elektrische Fahrzeugbatterie für Roller usw.
Eigenschaften des Produkts:
*Automatisches Schweißen, einheitliche Lötverbindungen, gute Konsistenz, bessere Durchlaufrate
*Echtzeitüberwachung des Schweißstroms, automatisches Abschalten von falschem Schweißen oder Sprengstoff
Feuerwehrmelder
*Optionales Spezifikationsschweißen (positiver und negativer Pol können unterschiedlichen Strom einstellen)
*Die Koordinatenparameter des Punktschweißens können per U Disk importiert werden
*Der laufende Mechanismus nimmt Servo Motor und lineare Modul, und die Positionierung ist genau
*Automatische Erhebung der Produktionsmengen, die die aktuelle Produktionseffizienz zeigt
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
