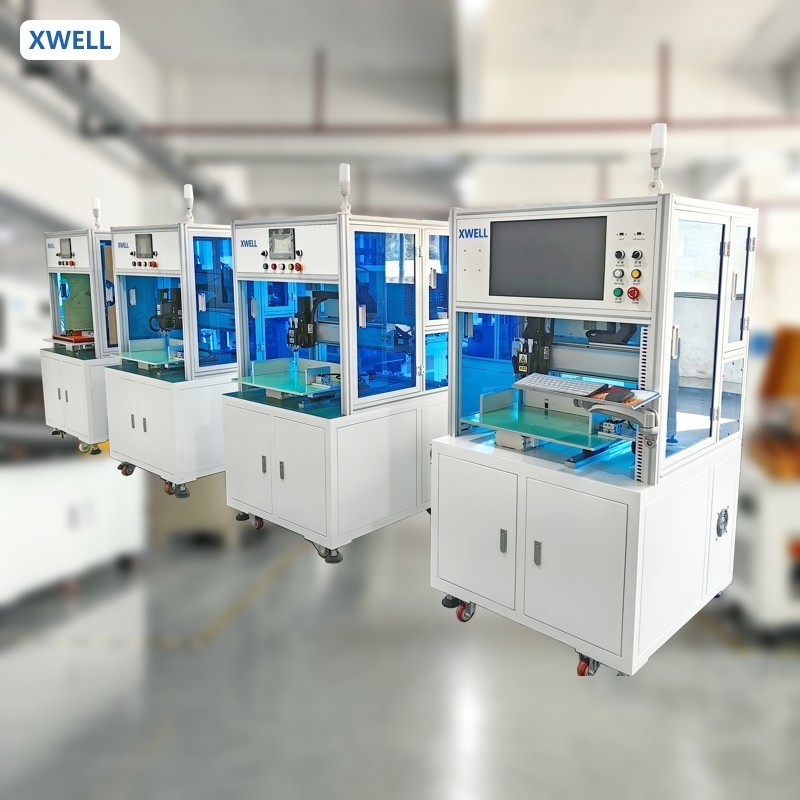

Lithiumbatteriepackung Einseitige automatische Spot-Schweißmaschine mit drehbarem Schweißkopf
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Einhaltung der Vorschriften: | CER bestätigt | Ursprung der Ware: | China |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsschirm |
| Stromquelle: | 5000A / 8000A / 10000A optional | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400 Stück (Standard 18650 Lithium-Batterie) |
| Betriebssystem: | eingebettetes System + Bildschirm für Mensch und Maschine | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Drehbare Schweißkopf-Spot-Schweißer,Einseitige Schweißmaschine,Lithiumbatterie-Spot-Schweißer |
||
Produkt-Beschreibung
Lithiumbatteriepackung Einseitige automatische Spot-Schweißmaschine mit drehbarem Schweißkopf
Beschreibung
MD-ADWmit Schweißkopf-Rotationsfunktion hat die Vorteile hoher Effizienz, Stabilität, Sicherheit und einfacher Bedienung.Automatisches Schweißen.Verglichen mit der manuellen Punktschweißmaschine wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert.Es kann verwendet werden, um verschiedene Arten von zylindrischen Batterien zu schweißen, einschließlich 18650, 21700, 26650, 32650,32700 und andere Spezifikationen für Batterien.
Eigenschaften
1. induzieren Lastspannung, Steuerung Spannung durch Feedback, und realisieren hochwertiges Schweißen.
2. Vorwärmen, Strommodus der Hauptwärme, Vorwärmen vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.
3. Die Kontinuität der Energiedichte aufrechtzuerhalten, die Schweißzeit zu verkürzen und die Verformung und Farbe des Grundmetalls zu reduzieren.
4. Einfach von niedrigem Strom auf hohen Strom zu wechseln, geeignet für Präzisionsschweißen.
5. Die oberen und unteren Grenzen des Stroms können so eingestellt werden, dass einfach beurteilt werden kann, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomationsplattform geeignet ist.
6. kann mit der Produktionslinie der Lithium-Batteriegruppe abgestimmt werden.
7. Kann Dutzende Prozess von verschiedenen Batteriepacks Produkt speichern, Produkte wechseln ohne Parameter neu zu setzen.
8. kann eine Vielzahl von Marken von Spot-Schweißmaschinen passen.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweißer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsionswagenbatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu bewegen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
