Doppelseitige automatische Schweißmaschine 18650 Batteriepack Schweißmaschine für Lithium-Ionenbatterien
Produktdetails:
| Place of Origin: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Model Number: | MD-ADW |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 1pcs |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Packaging Details: | Wooden box |
| Delivery Time: | 10-15 days |
| Payment Terms: | T/T, Western Union, L/C |
| Supply Ability: | 100pcs per month |
|
Detailinformationen |
|||
| Applicable Industries: | Battery | Marketing Type: | New Product 2024 |
|---|---|---|---|
| User Interface: | Touch screen | Power source: | 5000A / 8000A / 10000A optional |
| Efficiency: | 3800pcs/h | Equipment stroke: | 500*350 (mm) about 760 18650 cells |
| Maximum load capacity: | 200-400pcs(standard 18650 lithium battery) | Operating system: | embedded system + man - machine screen |
| Transmission mode: | step + belt + imported precision linear guide rail (optional servo + screw) | ||
| Hervorheben: | Lithium-Ionen-Batterie-Spot-Schweißer,Doppelseitige Schweißmaschine,Automatischer Stellenschweißer |
||
Produkt-Beschreibung
Doppelseitige automatische Schweißmaschine 18650 Batteriepack Schweißmaschine für Lithium-Ionen-Batterien
Beschreibung des Produkts
Diese Maschine wird für 18650,26650,32650 Zylinderbatteriepackung automatisches Punktschweißen, kann es beide Seiten mit hoher Geschwindigkeit und guter Wirkung zusammenschweißen.
Eigenschaften
1.Unterstützung des Startpunkts, Unterstützung des automatischen Starts und der Umwandlung des manuellen Startmodus.
2.Es verfügt über eine falsche Punktschweißung und eine Alarmfunktion für Ausfallschweißungen.
3.Die Programmierung ist einfach und unterstützt jede Punkt- und Array-Programmierung. 999 Gruppen können in Programmierdateien gespeichert werden.
4.Anmerkung zum Ersatz der Schweißnadel.
5.Eigenes Schweißstromüberwachungssystem, Echtzeitüberwachung des Schweißstroms.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsions-Autobatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.

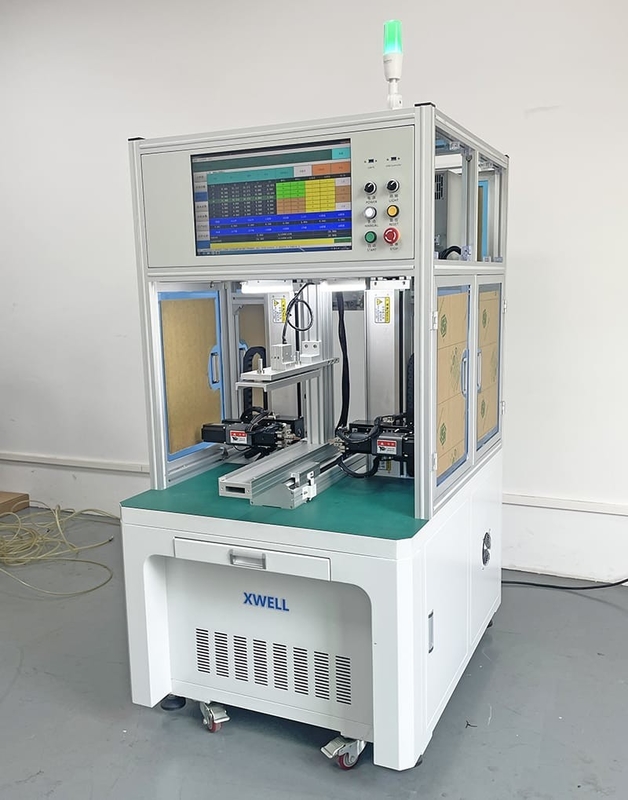

Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
