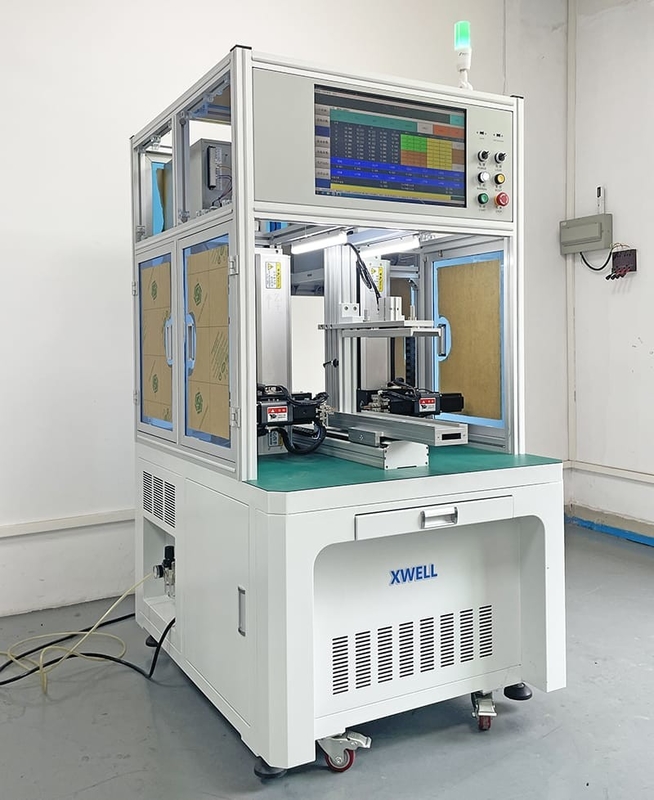

Lithium-Ionen-Batterie vollautomatische doppelseitige Packung Batterie Spot-Schweißmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Art der Vermarktung: | Gewöhnliche Ware | Kernkomponenten: | PLC, Motor |
|---|---|---|---|
| Benutzeroberfläche: | Berührungsschirm | Stromquelle: | 5000A / 8000A / 10000A auf Wunsch |
| Effizienz: | 3800 Stück/h | Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen |
| Höchstlast-Kapazität: | 200-400pcs (Lithium-Batterie des Standards 18650) | Betriebssystem: | eingebettetes System + Mensch-Maschinenschirm |
| Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) | ||
| Hervorheben: | Lithium-Ionen-Batterie-Spot-Schweißmaschine,vollautomatische Spot-Schweißmaschine |
||
Produkt-Beschreibung
Lithium-Ionen-Batterie vollautomatische doppelseitige Packung Batterie Spot Schweißmaschine
Beschreibung des Produkts
MD-ADWist geeignet für das doppelseitige Spot-Schweißen und die Fabrikmontage von Batteriepacks für die mehrfach-parallele Kombination von 14500 / 18650 / 21700 / 26650 / 32700.Es kann in der Elektrowerkzeugbatterie verwendet werdenIm Vergleich zum manuellen Punktschweißen wurden die Effizienz und Genauigkeit des Schweißens erheblich verbessert.Die Bedienung und Debugging sehr einfach und bequemDie Konstruktion der eingebauten Komponenten macht das Erscheinungsbild präziser.
Produktvorteile
* Unterstützung von Stopppunktstart, automatischem Start und manuellem Start.
*Kaltes Schweißgewinde und Absperrung Alarm.
* Einfaches Programm, unterstützende Matrix, Array und Punktprogramm, kann 100 Gruppenparameter speichern.
*Schweißnadel Abriebsalarm.
*Eingebetteter Schweißstrommonitor, kann Echtzeitschweißstrom anzeigen.
*Entwurf für NB, Elektrowerkzeug, Gartenwerkzeug, Hochleistungs-, Energiespeicherbatterie, Elektroautobatteriepaket und andere
Lithium-Batteries mit Punktschweißen.
* Kann mit der Produktionslinie der Lithiumbatteriengruppe abgestimmt werden.
*Kann Dutzende Prozess-Produkte von verschiedenen Batteriepacks speichern, Produkte wechseln, ohne die Parameter neu einzustellen.
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsions-Autobatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
