18650 Zylindrische Lithiumbatterie-Spot-Schweißmaschine für Batteriepackungen
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Herkunftsort: | Guangdong, China | Wichtige Verkaufspunkte: | Einfach zu bedienen |
|---|---|---|---|
| Benutzeroberfläche: | Berührungsschirm | Stromquelle: | 5000A / 8000A / 10000A auf Wunsch |
| Effizienz: | 3800 Stück/h | Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen |
| Höchstlast-Kapazität: | 200-400pcs (Lithium-Batterie des Standards 18650) | Betriebssystem: | eingebettetes System + Mensch-Maschinenschirm |
| Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) | ||
| Hervorheben: | 18650 Schweißmaschine,Batteriepack Schweißmaschine |
||
Produkt-Beschreibung

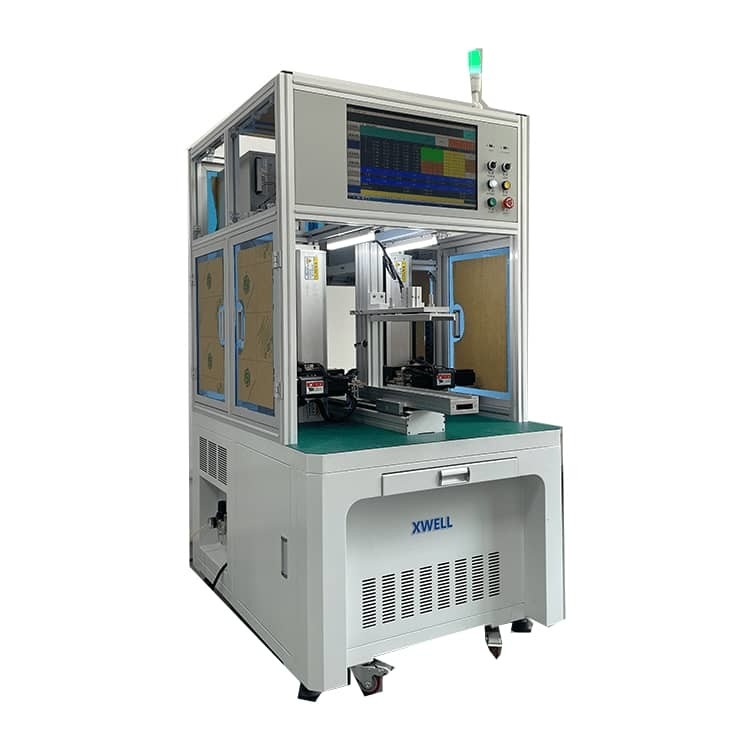

18650 Zylindrische Lithiumbatterie-Spot-Schweißmaschine für Batteriepackungen
Beschreibung des Produkts
Double Side Automatic Battery Pack Spot Welding Machine ist eine allgemeine Plattform der automatischen Verarbeitungstechnologie auf Basis von Mikrocomputer, geeigneter Batteriepack-Punktschweißen und Montage in der Fabrik.
Der elektrische Steuerungsteil der Punktschweißmaschine ist modular ausgelegt, mit hoher Integration, guter Vielseitigkeit und einfacher Wartung;Es führt hauptsächlich die Reise Mechanismus wird durch Servomotor gesteuert, die eine hohe Präzision und gute Zuverlässigkeit aufweist; der elektrische Stromkreis der Ausrüstung übernimmt inländische und ausländische Standards.Unterstützt Autocad-Datenimport, Array- und manuelle Verfahren, die die Punktschweißwirksamkeit erheblich verbessern und die Standardisierung und Zuverlässigkeit der Produktion von Punktschweißstationen in der Pack-
Produktvorteile
1Das F&E-Team umfasst mehr als 20 Ingenieure und mehr als 10 Jahre Erfahrung in der professionellen Entwicklung.
2.Der Hauptsitz des Unternehmens befindet sich in Dongguan, Guangdong. Es hat inzwischen Zhongshan, Yangzhou, Suzhou und ein indisches Büro gegründet.Das Unternehmen hat derzeit 10 Millionen Yuan in registrierten Mitteln registriert.,und es gibt mehr als 500 Mitarbeiter.3.Richer Erfahrung für den Export in über 40 Länder, haben mehr als 60 komplette Lösungsprojekte für Lithium-Ionen-Batterien und Superkondensator-Produktionsgeräte umgesetzt
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsions-Autobatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
