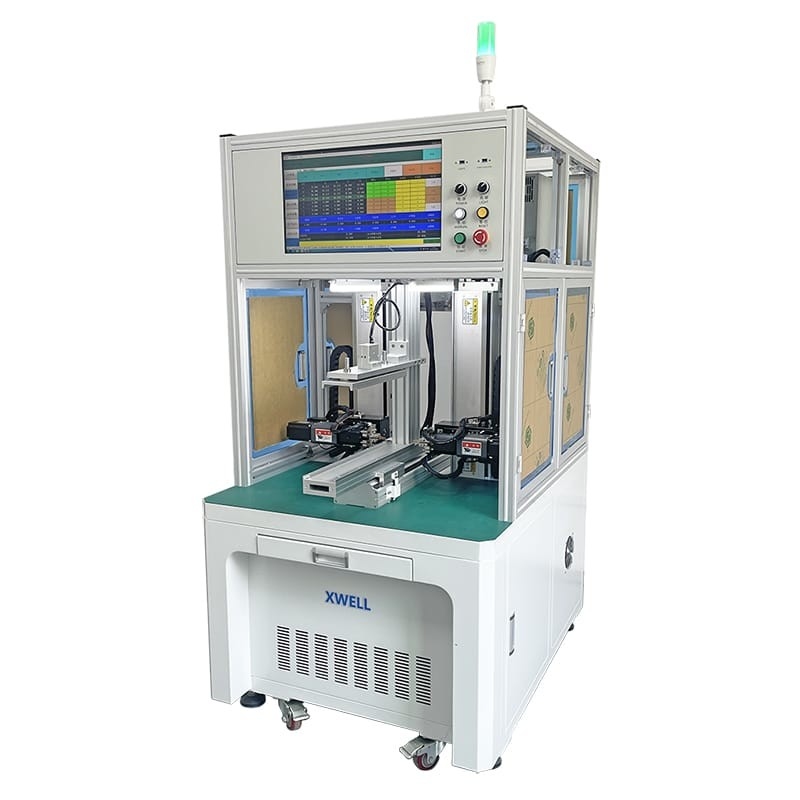

Doppelseitige Schweißmaschine 18650 21700
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Video-Ausgangsinspektion: | Bereitgestellt | Art der Vermarktung: | Gewöhnliche Ware |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsschirm |
| Stromquelle: | 5000A / 8000A / 10000A auf Wunsch | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400pcs (Lithium-Batterie des Standards 18650) |
| Betriebssystem: | eingebettetes System + Mensch-Maschinenschirm | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | 18650 Batteriepackmontage-Maschine,21700 Batteriepackmontage-Maschine |
||
Produkt-Beschreibung
Doppelseitige Schweißmaschine 18650 21700
Beschreibung des Produkts
1Unterstützung der Umwandlung von Stopppunktstart, automatischem Start und manuellem Startmodus;
2. Es hat die Funktion des falschen Schweiß- und Entsoldelarms;
3. Programmierung einfach, unterstützt jede Punkt- und Array-Programmierung, kann 99 Gruppen von Programmierdateien speichern;
4. Die Schweißnadel-Austausch-Vorhersage-Erinnerung;
Produktmerkmale
Produktvorteile
1. Schweißschlag kann angepasst werden
2. geeignet für verschiedene Arten von Batterie
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemer Betrieb, klarer Anzeige
5Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluß der Punktschweißnadeltemperatur auf die Schweißqualität wirksam reduzieren kann.
6. kann bis zu 99 Gruppen von Dateien speichern, die Datei ist einfach zu rufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Taste-Kalibrierungsfunktion für die Gesamtverschiebung der Lötverbindungen, die auch für die durch den Wechsel des Lötfaden oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Fleckenschweißmaschine ist optional
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsions-Autobatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
