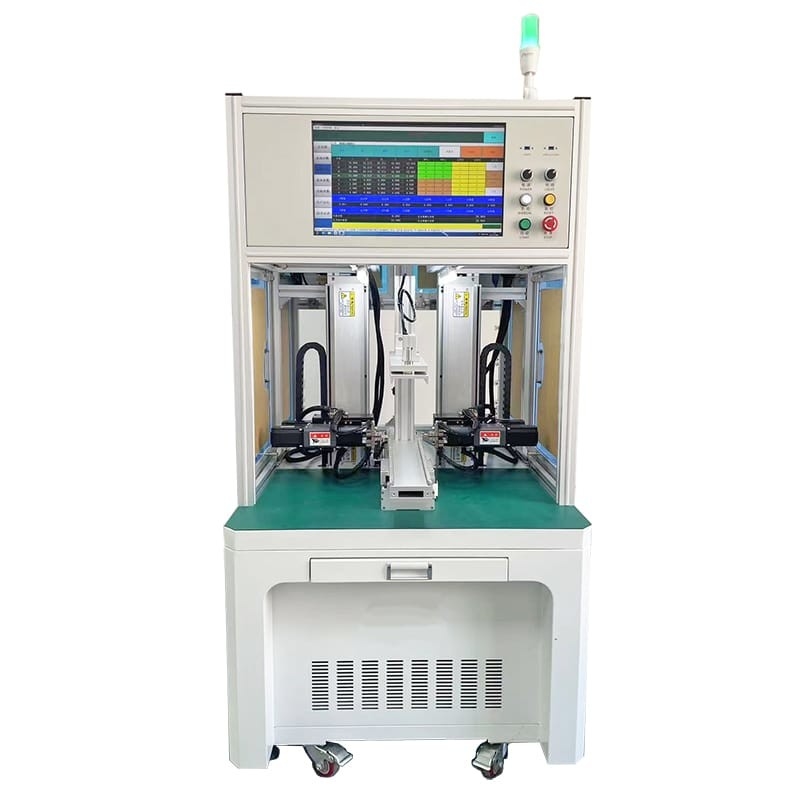

Automatische Spot-Schweißmaschine Doppelseitiges Widerstandsbatteriepaket Lithium-Ionen-Spot-Schweißer für 18650 21700
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Herkunftsort: | China | Art der Vermarktung: | Gewöhnliche Ware |
|---|---|---|---|
| Wichtige Verkaufspunkte: | Hochgenauigkeit | Benutzeroberfläche: | Berührungsschirm |
| Stromquelle: | 5000A / 8000A / 10000A auf Wunsch | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400pcs (Lithium-Batterie des Standards 18650) |
| Betriebssystem: | eingebettetes System + Mensch-Maschinenschirm | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | 18650 Punktschweißmaschine,Automatische Punktschweißmaschine,Schweißmaschine mit doppelseitigem Widerstand |
||
Produkt-Beschreibung
Automatische Spot-Schweißmaschine Doppelseitiges Widerstandsbatteriepaket Lithium-Ionen-Spot-Schweißer für 18650 21700
Beschreibung des Produkts
Double Side Automatic Battery Pack Spot Welding Machine ist eine allgemeine Plattform der automatischen Verarbeitungstechnologie auf Basis von Mikrocomputer, geeigneter Batteriepack-Punktschweißen und Montage in der Fabrik.
Der elektrische Steuerungsteil der Punktschweißmaschine ist modular ausgelegt, mit hoher Integration, guter Vielseitigkeit und einfacher Wartung;Es führt hauptsächlich die Reise Mechanismus wird durch Servomotor gesteuert, die eine hohe Präzision und gute Zuverlässigkeit aufweist; der elektrische Stromkreis der Ausrüstung übernimmt inländische und ausländische Standards.Unterstützt Autocad-Datenimport, Array- und manuellen Verfahren, die die Punktschweißwirksamkeit erheblich verbessern und die Standardisierung und Zuverlässigkeit der Produktion der Punktschweißstation in der Packmontagelinie gewährleisten.
Produktmerkmale
1Es verfügt über die Funktion des ursprünglichen Wiederherstellens und des fortgesetzten Schweißens am Bruchpunkt, d. h. wenn die Maschine aufgrund von abnormalen Problemen während des Spot-Schweißvorgangs abgeschaltet wird, ist es optional.Wählen Sie, um zum Ursprung zurückzukehren oder weiter Schweißen vom Bruchpunkt.
2.Unterstützt Ein-Punkt-, Doppel- und Drei-Punkt-Schweißmodi, und der Abstand zwischen Doppel- und Drei-Punkt-Schweiß kann eingestellt werden.
3.Die Schweißspezifikationen können frei nach den Schweißmerkmalen der positiven und negativen Elektroden der Batterie gewechselt werden, um den unterschiedlichen Energieschweißanforderungen gerecht zu werden.
Produktvorteile
1. Schweißschlag kann angepasst werden
2. geeignet für verschiedene Arten von Batterie
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemer Betrieb, klarer Anzeige
5Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluß der Punktschweißnadeltemperatur auf die Schweißqualität wirksam reduzieren kann.
6. kann bis zu 99 Gruppen von Dateien speichern, die Datei ist einfach zu rufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Taste-Kalibrierungsfunktion für die Gesamtverschiebung der Lötverbindungen, die auch für die durch den Wechsel des Lötfaden oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Fleckenschweißmaschine ist optional
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsions-Autobatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
