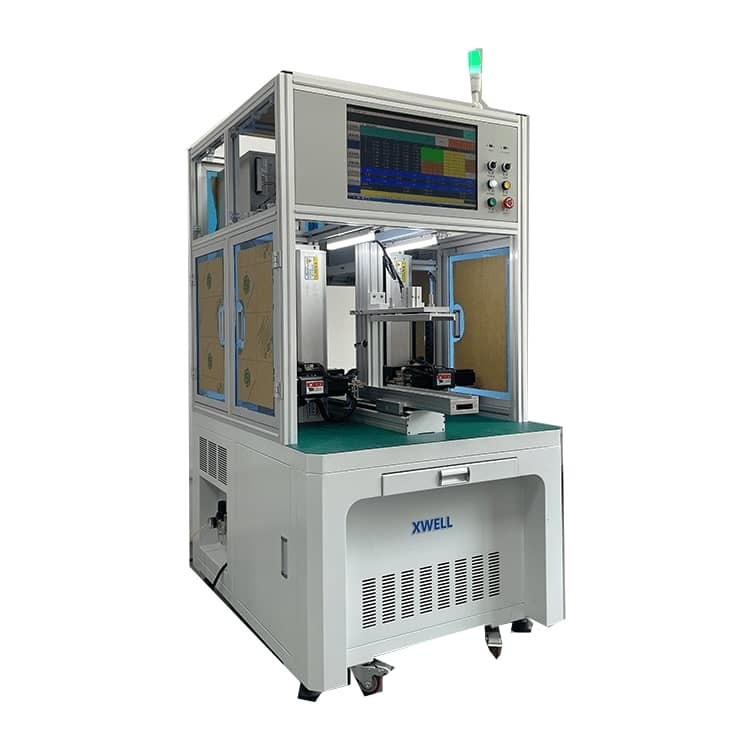

Schweißmaschine für die Doppelspotschweißmaschine für 18650/21700 Batterie-Nickelstreifen-Schweißmaschine
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ADW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 PCS |
|---|---|
| Preis: | USD 11000 - 15000 / pcs |
| Verpackung Informationen: | Holzkisten |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Herkunftsort: | China | Gewährleistung: | 1 Jahr |
|---|---|---|---|
| Betriebssystem: | Eingebettetes System | Benutzeroberfläche: | Berührungsschirm |
| Stromquelle: | 5000A / 8000A / 10000A auf Wunsch | Effizienz: | 3800 Stück/h |
| Ausrüstungsschlag: | 500*350 (mm) etwa 760 18650 Zellen | Höchstlast-Kapazität: | 200-400pcs (Lithium-Batterie des Standards 18650) |
| Betriebssystem: | eingebettetes System + Mensch-Maschinenschirm | Übertragungsart: | Schritt + Gurt + importierte präzise lineare Führungsschiene (optional Servo + Schraube) |
| Hervorheben: | Schweißmaschine für Nickelstreifen mit Akku,Schweißmaschine mit Doppelpunkt,Zweifachschweißer mit Batterie |
||
Produkt-Beschreibung
Schweißmaschine für die Doppelspotschweißmaschine für 18650/21700 Batterie-Nickelstreifen-Schweißmaschine
Beschreibung des Produkts
MD-ADWAutomatische Punktschweißmaschine, hauptsächlich für NB/PowerWerkzeug/Gartenwerkzeug/Hochleistungsbatterie/Energiespeicherbatterie/Elektro-Motorrad/Elektro
TWSL Batterie-Schweißmaschine nimmt XY-Achse Voll-Servo-Antrieb, Kugelschraubübertragung
Bewegt, um die Genauigkeit der Schweißverbindungen zu gewährleisten.
Produktmerkmale
1Anpassungsbereich: Anpassungsbereich: 18650, 26650, 32650, Reihe und parallele Kombination von quadratischen Batterien (oder
ähnlich), um automatisiertes einseitiges Punktschweißen zu erreichen
2. geeignet für die Breite von Nickelblechen; keine Begrenzung
3. geeignet für Nickelblechstärke; 0,1MM---0,2MM (0,1-0,2MM Nickelblechstärke muss gerotet werden)
4Produktionsleistung: 1800-2000/h oder mehr mit 18650 Batterien
5Standard-Spot-Schweißhost: MB-30 Hauptschweißmaschine oder der Kunden selbst.
6. Schweißwirkung: Schweißkonsistenz ist sehr gut, Lötverbindungen sind einheitlich, schön, Zugkraft größer als 12KG
- Standard-Spot-Schweißer: 5000A/8000A, zwei Sätze
- Schnelle Schweißgeschwindigkeit (zwischen 2 und 10 ms)
- Niedertemperaturschweißpunkt
- Echtzeitüberwachung des Schweißens
- Mit Schweißabschlusssignal sparen Sie Schweißzeit
- Kann sein, setzen Punkt Schweißen Spezifikation Schweißen ((Positive und negative sind mit verschiedenen Strömen geschweißt)
- Kann die gleiche Batterie positives Spot-Schweißen, und negativ nicht Spot-Schweißen eingestellt werden
- Der Strom ist zu gering oder abnormal während des Spot-Schweißens, die Maschine automatisch Alarme und Stopps
1.12 Schweißwirkung: gute Schweißkonsistenz, einheitliche Schweißverbindungen und schöne
1.13 Drei Arten der Dateneingabe für das Punktschweißen:
- Dot-Matrix-Eingabemethode
- Methode der Array-Eingabe
- Disk-Import-Methode, Speichern von Spot-Schweißdaten auf U-Disk, Import direkt in die Maschine, ((U-Disk CAD DXF-Daten werden durch einen einmaligen Durchgang in den Touchscreen importiert,kann dann von der Touchscreen in Chargen auf die U-Disk exportiert werden, und dann in andere Maschinen für die Verwendung eingeführt)
Produktvorteile
1. Schweißschlag kann angepasst werden
2. geeignet für verschiedene Arten von Batterie
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemer Betrieb, klarer Anzeige
5Der Schweißkopf hat eine Luft- oder Wasserkühlfunktion, die den Einfluß der Punktschweißnadeltemperatur auf die Schweißqualität wirksam reduzieren kann.
6. kann bis zu 99 Gruppen von Dateien speichern, die Datei ist einfach zu rufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Taste-Kalibrierungsfunktion für die Gesamtverschiebung der Lötverbindungen, die auch für die durch den Wechsel des Lötfaden oder aus anderen Gründen verursachte Punktverschiebung kalibriert werden kann
8. Elektrische oder pneumatische Fleckenschweißmaschine ist optional
Produktspezifikation
|
Spezifikationen für MD-ASW und MD-ADW
|
|||
| MD-ASW | MD-ADW | ||
|
Nummer des Schweißkopfes
|
1
|
2
|
|
|
Reisen
|
X: 400 mm; Y: 400 mm
|
Y: 500 mm; Z: 350 mm
|
|
|
Schweißvorrichtung
|
0.5s/Platz, 2000-2500 Stück/h
|
0.5s/Platz, 3500-4000 Stück/h
|
|
|
Schweißmaschine
|
5000A Wechselrichter-Schweißmaschine
|
||
|
Höchstgeschwindigkeit des Motors
|
1000 mm/s
|
||
|
Maximale Batteriennummer
|
450 Stück (18650)
|
||
|
Betriebssystem
|
Eingebettetes System
|
||
|
Benutzeroberfläche
|
Berührungsschirm
|
||
|
Antriebsmodus
|
Schrittmotor und Präzisionsleitbahn
|
||
|
Stromversorgung
|
220V/50Hz ((Maschine); 3-phasige, 380V/50Hz ((Schweizer)
|
||
|
Luftdruck
|
0.3-0.6 MPa
|
||
|
Maschinengröße
|
900L*900W*1750Hmm
|
1100L*900W*1930Hmm
|
|
|
Maschinengewicht
|
200 kg
|
350 kg
|
|
Anwendung des Produkts
MD-ADW kann im Vergleich zum manuellen Spot-Schweißen in Elektrowerkzeugbatterien, Torsions-Autobatterien, Energiespeicherbatterien, Scooter-Elektrofahrzeugbatterien usw. verwendet werden.die Effizienz und Genauigkeit des Schweißens wurden erheblich verbessert.
Produktbetrieb
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3. Drücken Sie den Startknopf, die Maschine vollendet automatisch alle Schweißvorgänge.
4. Das Schweißgeräusch, um den Bediener zum Austausch neuer Leuchten (Batteries) zu veranlassen.
Einzelheiten der doppelseitigen Schweißmaschine
Schweißproben für zylindrische Batteriepacks
