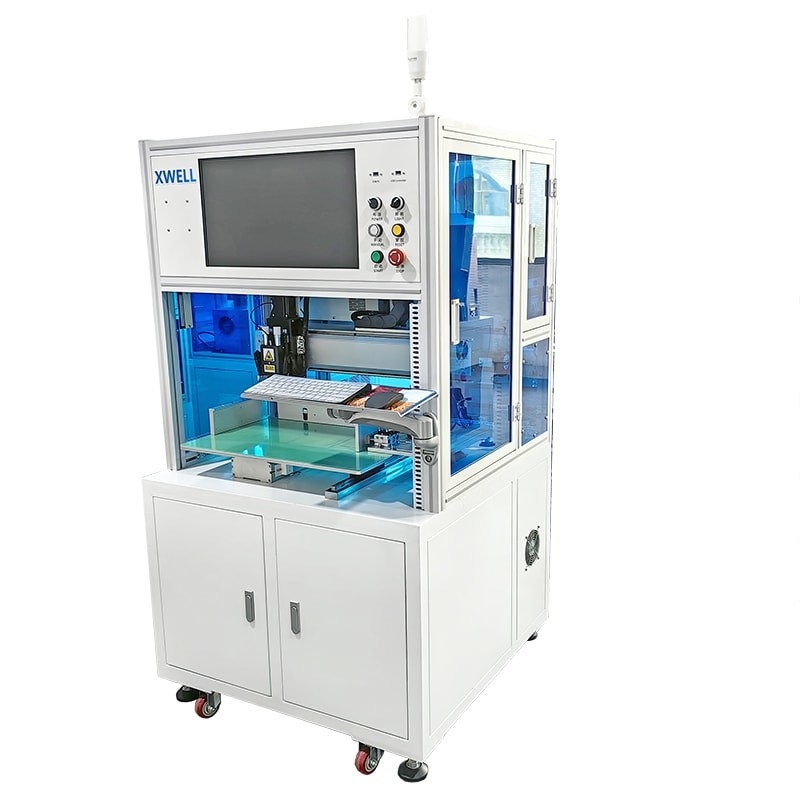

18650/21700/32650 Batteriepunktschweißmaschine ohne Rotationsfunktion
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 6000-12000/pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Maschinenprüfbericht: | Bereitgestellt | Kernkomponenten: | PLC |
|---|---|---|---|
| Reisen auf der X-Achse: | 400 Millimeter | Y-Achsen-Reise: | 400 Millimeter |
| Schweißstrom: | 5000A 8000A | Betriebssystem: | Windows und Software |
| Übertragungsart: | Schraubstäbe + lineare Präzisionsleitbahn | Maximale Punktschweißgeschwindigkeit: | 0.5S/Punkt; 1500-1800 Stück/h |
| Schweißkopf-Federdruckbereich: | 1.0 - 5 kg | Spannung: | 220V und 380V |
| Hervorheben: | 21700 Batteriepunktschweißmaschine,Schweißmaschine ohne Rotation |
||
Produkt-Beschreibung
Automatische einseitige Lithium-Ionen-Batterie 18650/21700/32650 Batterie-Spot-Schweißmaschine ohne Rotationsfunktion
Einseitige Schweißmaschine
MD-ASWSchweißmaschine für das Schweißen mit Strombatterie nimmt XY-Achse Vollservoantrieb, Kugelschraubübertragung an
Bewegt, um die Genauigkeit der Schweißverbindungen zu gewährleisten.
TWSL Power Battery Spot Schweißmaschine kommt mit zirkulierendem Wasser Schweißkopf Kühlsystem zum Verbessern Schweißen
Die Wirkung wird verlängert, um die Lebensdauer des Lötfaden zu verlängern.
Einseitige SchweißmaschineEigenschaften
1Anpassungsbereich: Anpassungsbereich: 18650, 26650, 32650, Reihe und parallele Kombination von quadratischen Batterien (oder
ähnlich), um automatisiertes einseitiges Punktschweißen zu erreichen
2. geeignet für die Breite von Nickelblechen; keine Begrenzung
3. geeignet für Nickelblechstärke; 0,1MM---0,2MM (0,1-0,2MM Nickelblechstärke muss gerotet werden)
4Produktionsleistung: 1800-2000/h oder mehr mit 18650 Batterien
5Standard-Spot-Schweißhost: MB-30 Hauptschweißmaschine oder der Kunden selbst.
6. Schweißwirkung: Schweißkonsistenz ist sehr gut, Lötverbindungen sind einheitlich, schön, Zugkraft größer als 12KG
Einseitige SchweißmaschineVorteile
1. Induktieren Sie die Lastspannung, steuern Sie die Spannung im Rückkopplungsmodus und realisieren Sie ein hochwertiges Schweißen.
2. Leistung im Modus Vorwärme und Hauptwärme: Vorwärme vor dem Schweißen, um eine stabile Schweißqualität sicherzustellen.
3. die Kontinuität der Energiedichte, kurze Schweißzeit zu halten, die Verformung und Verfärbung von Grundmetall zu reduzieren.und der Modus der kontinuierlichen Ausgabe)
4. Einfach von niedrigem Strom auf hohen Strom zu wechseln, geeignet für Präzisionsschweißen.
5Die oberen und unteren Grenzen des Stroms können so eingestellt werden, daß beurteilt werden kann, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomationsplattform geeignet ist.
6Der Schweißstrom steigt mit der Leistung, um den Schweißeffekt zu gewährleisten.
7. Stabiles Steuerungssystem
8. Hochkonfigurationsregler
9. Hochpräzise Arbeitsweise
10. Hohe Kosteneffizienz der Produkte
Produktspezifikation
|
X-Achsen-Schlag
|
400 mm (anpassbar)
|
Betriebssystem
|
Windows und Software |
|
Y-Achsen-Schlag
|
400 mm (anpassbar)
|
Übertragungsart
|
Schraubstäbe + lineare Präzisionsleitbahn
|
|
Maximale Punktschweißgeschwindigkeit
|
0.5S/Punkt; 1500-1800 Stück/h
|
Fahrmodus
|
Hybrid-Servomotor
|
|
Höchstgeschwindigkeit des Motorantriebs
|
1000 mm/s
|
Nickelschweißdicke
|
0.1mm-0.3mm
|
|
Maximal geladene Zelle (18650)
|
Ungefähr 500 Stück (20 * 25)
|
Abmessung
|
900L*900W*1750H
|
|
Anzahl der gespeicherten Dateigruppen
|
99 Gruppen
|
Positionsgenauigkeit
|
±0,02 mm
|
|
Gewicht
|
200 kg
|
Horizontales Lagergewicht
|
15 kg (OEM)
|
Liste der wichtigsten Teile
| Name | Qty |
| X-Achsenmodul | 1 Satz |
| Y-Achsenmodul | 1 Satz |
| Schweißhost | 1 Stück |
| Schweißkopf | 1 Satz |
| Klemmmechanismus | 1 Satz |
| Schweißform | 1 Satz |
| Computer | 1 Stück |
| Bewegungssteuerung | 1 Stück |
| Servomotor | 2 Sätze |
| Pneumatisches Element | 1 Satz |
| Teile für die Bearbeitung | 1 Partie |
| Steuerungssystem | 1 Satz |
| Maschinenrahmen | 1 Satz |
| Alarmsystem | 1 Satz |
Einseitige Schweißmaschine
1- Einstellung der Schweißparameter auf dem Touchscreen (das gleiche Produkt muss nur einmal eingestellt werden)
2Die Leuchten mit dem Akku-Pack in die Schnellspannposition stellen.
3Drücken Sie den Startknopf, MD-ASW vollendet automatisch alle Schweißvorgänge.
4. MD-ASW-Sound, um den Bediener zum Austausch neuer Leuchten (Batteries) zu bewegen".
