Aluminium-Nickel-Busbar-Automatische Laterschweißmaschine für prismatische Lithiumbatterien
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | XW-1000W |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 PCS |
|---|---|
| Preis: | USD 10000 - 22000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 15-20 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Stück pro Monat |
|
Detailinformationen |
|||
| Gewährleistung: | 1 Jahr | Wichtige Verkaufspunkte: | Automatisch |
|---|---|---|---|
| Anwendung: | Batterie | Modell: | XW-1000W |
| Vorteil: | Schweißpräzision | Achsenzahl: | Achse 4 |
| Laserleistung: | 1000w 1500w 2000w 3000w | Höchstschweißtiefe: | 2 bis 3 mm |
| Stromnachfrage: | Bei der Verwendung von elektrischen Antrieben sind die folgenden Anforderungen zu beachten: | ||
| Hervorheben: | Batteriepack Gantry Laserschweißmaschine,Nickel Busbar Gantry Laserschweißmaschine |
||
Produkt-Beschreibung

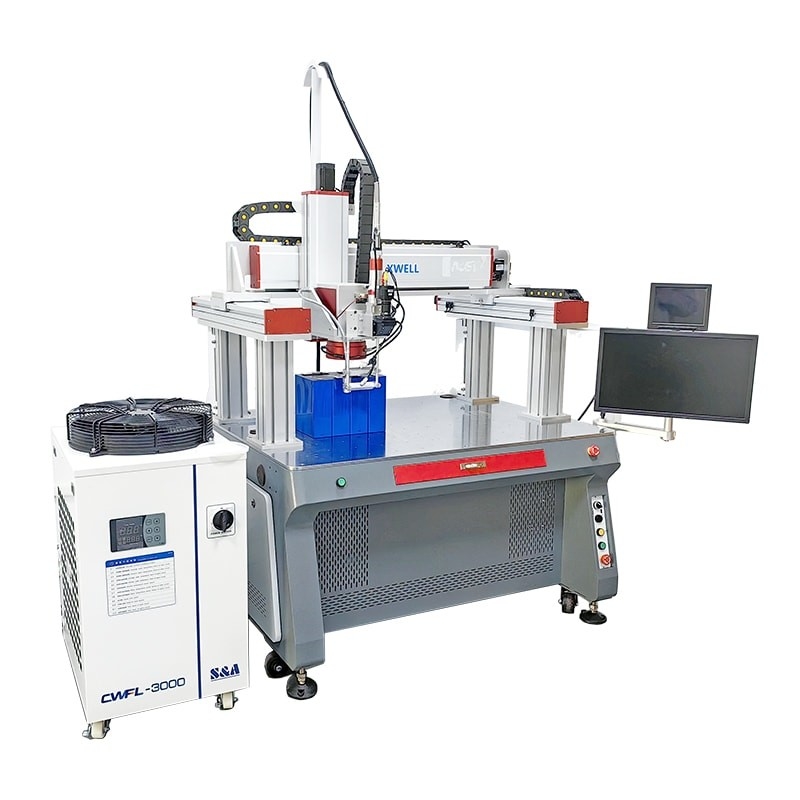

Prismatische Lithiumbatterie-Pack Aluminium Nickel Busbar Automatische Gantry Laser Schweißmaschine
Eigenschaften:
Die Großformat-Laser-Schweißmaschine des Portals verwendet reinen Faserlaser, die Leistung kann von 1000-6000W gewählt werden, der Punkt kann 0,2-2MM erreichen, die Strahlqualität ist gut,die photoelektrische Umwandlungsrate ist hoch, in der Regel mehr als zehnmal so hoch wie der YAG-Laser, der für das Schweißen großer Metallarbeitsstücke geeigneter ist, besonders geeignet für das Schweißen großer Batterie-PACK-Module,ist weit verbreitet in Schweißanwendungen in der Batterieindustrie.
Die Schweißplattform des Portals, die Bewegung der XYZ-Achse ist groß, die Ausgangshöhe des Laserstrahls wird automatisch angehoben, die Schweißsoftware verfügt über eine benutzerfreundliche Schnittstelle und ist einfach zu bedienen,vor allem das koaxiale HD-Vision-CCD-System mit anderen Hilfslichtquellen-Festfokussystemen kombiniertEs ist bequemer und schneller, das Schweißen des Drahtes in der Schweißposition oder im Bereich des Batteriepacks zu kopieren
Dokumentation und Unterstützung
Alle Dokumente für die Zollabfertigung: Vertrag, Verpackungsliste, Handelsrechnung, Ausfuhranmeldung usw.
Anzeige der CCD-Kamera
Anzeige auf einem Video-Display durch Anschließen des Geräts.
X.Y.Z. Achsenleitschiene
Mit der Funktion, sich nach oben und unten zu bewegen, kann es unregelmäßige Produkte schweißen.
Großschlag-Gantry hat einen größeren Schweißbereich.
Das aus dem Luftrohr geblasene Argongas beschädigt die Oberfläche des Materials nicht.
Wasserkühlmaschine
Ausgestattet mit einem 1.5P-Kühler, kann es die Anforderungen für eine lange Zeit erfüllen.
Standard-Schrank, vier Achsen-Reise.
Bei verschiedenen Wassermaschinen und verschiedenen Schweißköpfen sind der Schlag und der Schweißeffekt unterschiedlich.
Eine Maschine mit mehreren Funktionen, maßgeschneiderten Vorrichtungen und mehreren maßgeschneiderten Schweißstationen, arbeitet schneller und genauer.
Raycus Laserquelle
1000 W ̇ 220 V
1500W ¥ 380V
2000W ¥ 380V
Max-Laserquelle
1000 W ̇ 220 V
1500W ¥ 380V
2000W ¥ 380V
JPT-Laserquelle
1000 W ̇ 220 V
1500W ¥ 380V
2000W ¥ 380V
Parameter der Lasermaschine
|
Name des Geräts / Modell
|
XW-1000W
|
XW-1500W
|
XW-2000W
|
|
Maximale Laserleistung
|
1000 W
|
1500 W
|
2000 W
|
|
Lasertyp
|
Glasfaserlaser
|
||
|
Laserwellenlänge
|
mit einer Breite von
|
||
|
Sportmodus
|
kontinuierlich
|
||
|
Frequenz einstellen
|
1000 Hz
|
||
|
Stärke des Schweißmaterials (je nach Material)
|
≤ 4,0 mm
|
≤ 6,0 mm
|
≤ 8,0 mm
|
|
Durchmesser des Faserkerns
|
5 bis 7 (± 50 μm)
|
||
|
Faserlänge
|
10 m bis 20 m
|
||
|
Spektroskopie
|
Präzisionsspaltung der Energie oder Hochgeschwindigkeitsspaltung der Zeit
|
||
|
Lichtmodus
|
Rotlicht
|
||
|
Schweißgewehrkopf
|
Youmir/WSX
|
||
|
Gesamtleistung
|
8 kW
|
6 kW
|
12 kW
|
|
Kühlleistung des Kühlers
|
1.5P
|
|
|
|
Kühlmethode Umgebungstemperatur mit Wasserkühlung
|
20°C bis 40°C
|
|
|
|
Strombedarf
|
Bei der Verwendung von elektrischen Antrieben sind die folgenden Anforderungen zu beachten:
|
|
|
|
Abmessungen / Nettogewicht
|
Hostcomputer:
|
139*139*186CM
|
407 kg
|
|
Kühlwassermaschine:
|
79*56*108CM
|
93.5 kg
|
|
|
Vergleichsprojekt
|
Argonbogenschweißen
|
YAG-Laserschweißen
|
Laserschweißen
|
|
Wärmezufuhr
|
Sehr hoch
|
Niedrig
|
Allgemeine
|
|
Verformung, Unterschnitt
|
Groß.
|
Kleine
|
Kleine
|
|
Festigkeit
|
Es ist gut.
|
Allgemeine
|
Es ist gut.
|
|
Folgemaßnahmen
|
Polstern
|
leicht poliert oder nicht poliert
|
leicht poliert oder nicht poliert
|
|
Schweißgeschwindigkeit
|
Allgemeine
|
Mehr als 2-fache Argonbogenschweißung
|
Mehr als 2-fache Argonbogenschweißung
|
|
Anwendbares Material
|
Edelstahl, Kohlenstoffstahl, verzinkte Bleche, Aluminium, Kupfer
|
Edelstahl, Kohlenstoffstahl, verzinkte Bleche, Aluminium, Kupfer, Ni, Gold, Silber
|
Edelstahl, Kohlenstoffstahl, verzinkte Bleche, Aluminium, Kupfer, Nie
|
|
Verbrauchsmaterialien
|
Mehr Verbrauchsmaterialien
|
Allgemeine Vorräte
|
Weniger Verbrauchsmaterialien
|
|
in Betrieb
|
Komplexe
|
Allgemeine
|
Einfach
|
|
Sicherheit
|
Unsicher
|
Sicherheit
|
Sicherheit
|
|
Umfeld
|
Nicht umweltfreundlich
|
Umweltschutz
|
Umweltschutz
|
|
Fehlertoleranz
|
Es ist gut.
|
Es ist gut.
|
Es ist gut.
|
|
Schwingschweißen
|
- Nein.
|
- Nein.
|
Ich habe...
|
|
Fleckenbreite
|
- Nein.
|
0.1-3MM
|
0.1-5MM
|
|
Schweißqualität
|
Unterschied
|
Allgemeine
|
Nun, das ist...
|
|
Argonverbrauch
|
15 PSI
|
30 PSI
|
40 PSI
|
|
Schmelztiefe
|
Hoch
|
niedrig
|
Hoch
|
|
Anwendbare Dicke
|
2 bis 10 mm
|
0.2-3MM
|
0.2-5MM
|
|
Strahlung
|
Hoch
|
- Nein.
|
- Nein.
|
