Beschreibung:Hochpräzise doppelseitige automatische Punktschweißmaschine ist eine spezielle Ausrüstung in der Elektroindustrie zum Schweißen von 18650 oder 26650 Batteriepacks in großem Maßstab mit Nickelplatten, Pinzetten,mit einer Breite von mehr als 10 mm,Es wird für Spot-Schweißverfahren von Batteriekombinationen wie Elektrofahrzeugen, mobilen Stromversorgungen und Elektrowerkzeugen verwendet.Einführung von hochpräzisen Servo-Roboterarmen zur Hochgeschwindigkeits-Punktschweißen, präzise Positionierung, höhere Punktschweißqualität, Einsparung der Bediener und erhebliche Reduzierung der Arbeitskosten.und automatisches Fleckenschweißen kann mit einfachen Einstellungen durchgeführt werdenNach der tatsächlichen Situation kann eine Person mehrere Maschinen gleichzeitig verwalten.

Eigenschaften:
5.Elektromagnetgerät, Batteriepack-Detektor, Zylinderkompressionsgerät und Service-Steuerungssystem usw.sind installiert, um sicherzustellen, dass das Batteriepaket in die richtige Position gebracht wird und die Schweißgenauigkeit erhöht wird.
6Ein schneller, 90 Grad drehbarer Schalter ist installiert, um das Batteriepaket zu bewegen.Portabler Treiber-Einsatzanschluss , Teilbereichskontrolle, Schaltbildschirm Z-Achse Vorwärts- und Rückwärtsbewegung, Bruchpunkt virtuelles Schweißen, Batteriepack-Erkennung & Go Funktionen machen die Maschine benutzerfreundlicher
7- Voll funktionsfähig, geeignet für die Massenschweißproduktion.
8Die Pressenwelle wird durch einen Motor und einen Schraubstäbchen angetrieben, wodurch der Austausch von Produkten bequemer und der Betrieb benutzerfreundlicher wird.

BatteriepunktschweißmaschineSpezifikation

Modell Nr.	MD-ASW
Fahrt auf der Y-Achse	500 mm (anpassbar)
Fahrt auf der X-Achse	350 mm (anpassbar)
Maximale Punktschweißgeschwindigkeit	0.35 Sekunden/Punkt (1 Stunde: ca. 2800 Einheiten18650 Zellen)
Motorantriebsgeschwindigkeit	1000 mm/s
Maximalbelastung der elektrischen Kerne	X-Richtung: 26; Y-Richtung: 26
Fähigkeit zur Speicherung von Dateigruppen	99 Gruppen
Betriebssystem	eingebettetes System Mensch-Maschine-Schnittstelle
Übertragungsart	Taiwaner Präzisionsschraube mit Führungsschiene
Fahrmodus	Schritt-Servomotor
Wiederholung der Positionierungsgenauigkeit	±0,02 mm
Abmessungen	L: 900 mm, W: 900 mm, H: 1750 mm
Macht	4000 W
Maschinengewicht	200 kg
Maximale Lagermasse der Y-Achse	35 kg
Eingangsstromversorgung	zweiphasige Wechselstrom 220V/50Hz AC380V dreiphasige
Luftquelle	00,4-0,6 Mpa

Einzelheiten zur Doppelseitigen Plattenschweißmaschine

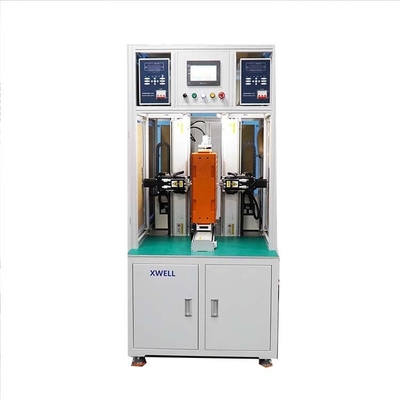

380V-Auto-Spot-Schweißmaschine 14500 21700 26670 32700 Lithiumbatterie-Spot-Schweißmaschine 0

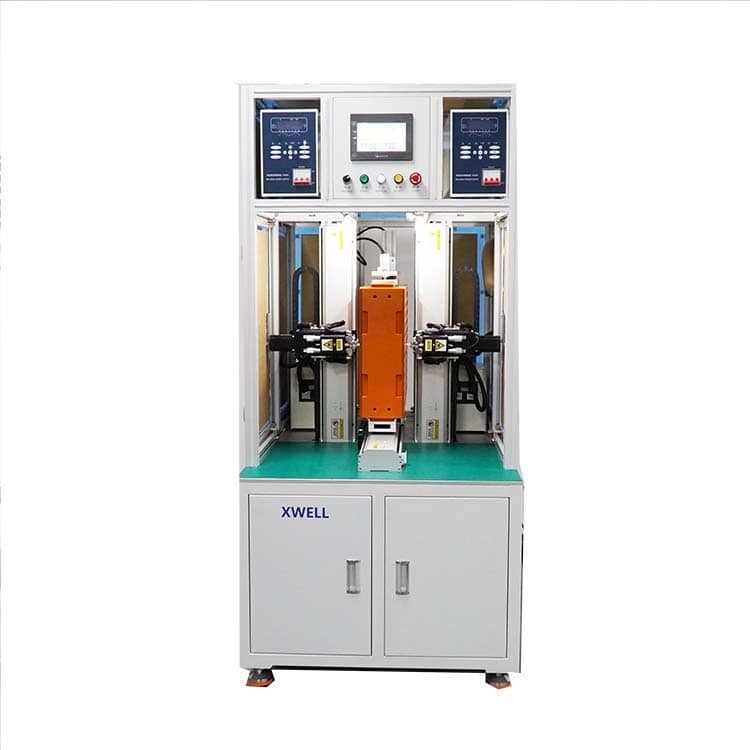

380V-Auto-Spot-Schweißmaschine 14500 21700 26670 32700 Lithiumbatterie-Spot-Schweißmaschine 1
