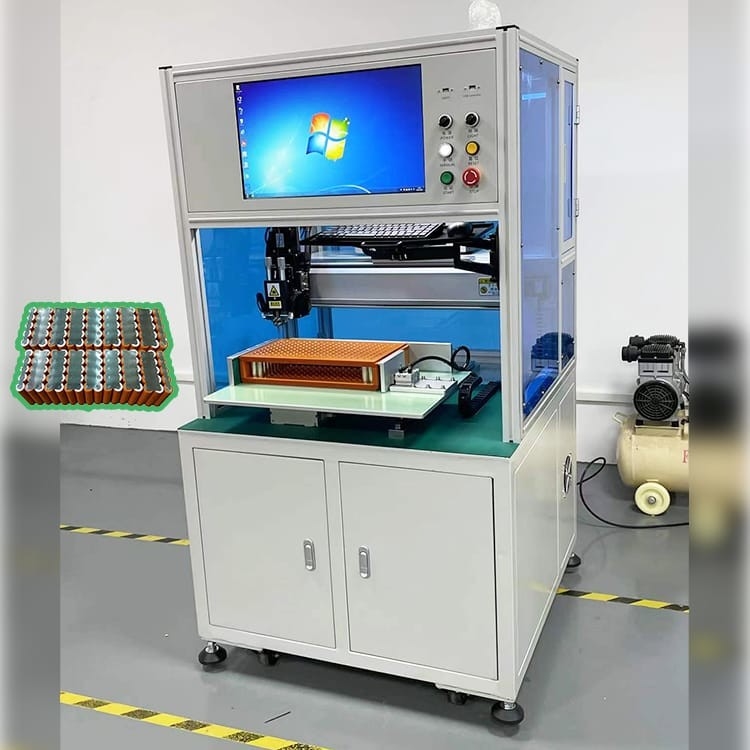

Einseitige automatische Akku-Punktschweißmaschine für 18650 21700 zylindrische Zelle
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 6000-12000/pcs |
| Verpackung Informationen: | HOLZBOX |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
|
Detailinformationen |
|||
| Batterietyp: | 18650, 26650, 21700, 32650... | Schweißende Strecke X: | 400 Millimeter |
|---|---|---|---|
| Schweißende Strecke Y: | 400 Millimeter | Maximaler Schweißstrom: | 5000A 8000A |
| Betriebssystem: | Fenster und Software | Übertragungsmodus: | Lineare Führungsschiene der Schraube rod+precision |
| Maximale Punktschweissenrate: | 0.5S/point; 1500-1800pcs/h | Schweißenskopf-Federdruckstrecke: | 1.0 - 5kg |
| Stromspannung: | 220V und 380V | Leistung: | 4000 W |
| Hervorheben: | Automatisches Akku-Punktschweißgerät,21700 Akku-Punktschweißgerät,Akku-Schweißgerät 4000W |
||
Produkt-Beschreibung
Einseitiges automatisches Akku-Punktschweißgerät für 18650 21700 zylindrische Zellenpakete
Einseitige Punktschweißmaschinenanwendung
Anwendbar auf Elektrofahrzeug-Akkupacks, Straßenlaternen-Akkupacks, Autobatteriemodulen, Balance-Fahrzeug-Akkupacks, Scooter-Akkupacks, mobilen Stromversorgungen, Startakkumodulen, Elektrowerkzeug-Akkupacks, Notebook-Akkupacks, verschiedenen elektronischen Produkten und anderen Akkukombinationen !
Einseitige PunktschweißmaschineMerkmale
1. Stützpunktstart, automatischer Start und Konvertierung des manuellen Startmodus.
2. Einfache Programmierung, Unterstützung jeder Punktprogrammierung und Array-Programmierung, Punktschweißen überspringen, schnelles Umschalten zwischen Einzelpunkt- und Doppelpunktmodus, Punktschweißpfad optimieren, Effizienz verbessern, 99 Gruppen von Programmierdateien auf lokaler Festplatte speichern und Grafiken importieren USB-Schnittstelle.
3. Es kann in Superoperator, Wartung, Administrator usw. unterteilt werden.
4. Es wird eine Inverter-DC-Schweißstromversorgung verwendet, die eine stabile Leistung, eine schnelle Schweißgeschwindigkeit und einen Konstantstrom-Arbeitsmodus aufweist, um die instabilen Faktoren des Schweißstroms für lange Zeit zu eliminieren.
5. Es verfügt über ein eigenes Schweißstromüberwachungssystem, das den Schweißstrom in Echtzeit überwachen kann.
6. Die Punktschweißstromversorgung hat die Funktion eines falschen Schweißalarms, der direkt mit der Bewegungssteuerung kommunizieren, die falsche Schweißposition aufzeichnen und den Austausch der Schweißnadel vorhersagen und daran erinnern kann.
7. Die Schweißeffizienz beträgt etwa das Vierfache der Arbeit bei hoher Stabilität, Arbeitsersparnis, Zeitersparnis und Kostenersparnis.
Einseitige PunktschweißmaschineVorteile
1. Induzieren Sie die Lastspannung, steuern Sie die Spannung im Rückkopplungsmodus und realisieren Sie ein hochwertiges Schweißen.
2. Einschaltmodus für Vorheizen und Hauptheizen: Vorheizen vor dem Schweißen, um eine stabile Schweißqualität zu gewährleisten.
3. Halten Sie die Kontinuität der Energiedichte, kurze Schweißzeit, reduzieren Sie die Verformung und Verfärbung des Grundmetalls.(Die Schweißzeit wird in Mikrosekunden und der Modus der kontinuierlichen Ausgabe gesteuert)
4. Einfacher Wechsel von Niedrigstrom auf Hochstrom, geeignet für Präzisionsschweißen.
5. Die oberen und unteren Stromgrenzen können eingestellt werden, um zu beurteilen, ob die Schweißqualität gut ist oder nicht, was für die Schweißautomatisierungsplattform geeignet ist.
6. Der Schweißstrom steigt mit der Einschaltzeit, um den Schweißeffekt sicherzustellen.
7. Stabiles Kontrollsystem
8. Regulierende Vorrichtung der hohen Konfiguration
9. Arbeitsverfahren der hohen Präzision
10. Hohe Kostenleistung der Produkte
Produktspezifikation
|
Hub der X-Achse
|
400 mm (anpassbar)
|
Betriebssystem
|
Fenster und Software |
|
Hub der Y-Achse
|
400 mm (anpassbar)
|
Übertragungsmodus
|
Schraubenstange + Präzisions-Linearführungsschiene
|
|
Maximale Punktschweißrate
|
0,5 S/Punkt;1500-1800 Stück/Stunde
|
Fahrmodus
|
Hybrid-Servomotor
|
|
Höchstgeschwindigkeit des Motorantriebs
|
1000mm/s
|
Schweißdicke Nickel
|
0,1 mm-0,3 mm
|
|
Max geladene Zelle (18650)
|
Ungefähr 500 Stück (20 * 25)
|
Abmessungen
|
900L*900W*1750H
|
|
Anzahl gespeicherter Dateigruppen
|
99 Gruppen
|
Positioniergenauigkeit
|
±0,02 mm
|
|
Gewicht
|
200 kg
|
Horizontales Lagergewicht
|
15 kg (OEM)
|
Hauptteileliste
| Name | Menge |
| X-Achsen-Modul | 1 Satz |
| Y-Achsen-Modul | 1 Satz |
| Schweißwirt | 1 Stück |
| Schweißkopf | 1 Satz |
| Klemmmechanismus | 1 Satz |
| Schweißform | 1 Sätze |
| Computer | 1 Stück |
| Motion-Controller | 1 Stück |
| Servomotor | 2 Sätze |
| Pneumatisches Element | 1 Satz |
| Teile bearbeiten | 1 Charge |
| Kontrollsystem | 1 Satz |
| Maschinenrahmen | 1 Satz |
| Alarmsystem | 1 Satz |
Betrieb einer einseitigen Punktschweißmaschine
1. Einstellen der Schweißparameter auf dem Touchscreen.(Dasselbe Produkt muss nur einmal eingestellt werden)
2. Bringen Sie die Vorrichtung mit dem Akkupack in die Schnellspannposition.
3. Drücken Sie die Starttaste, MD-ASW schließt automatisch alle Schweißvorgänge ab.
4. MD-ASW-Ton, um den Bediener zum Austausch des neuen Geräts (Batteriepack) aufzufordern."
