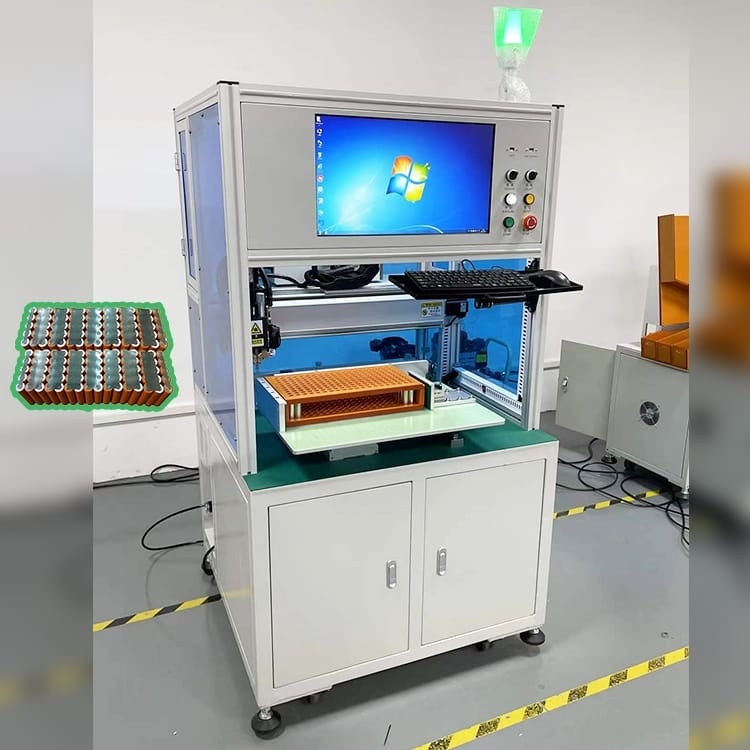

Zylindrische Batterie Einseitige Punktschweißmaschine für E-Fahrzeuge E-Fahrrad-Akkupack
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Stück |
|---|---|
| Preis: | USD 6000-12000/pcs |
| Verpackung Informationen: | HOLZBOX |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
|
Detailinformationen |
|||
| Batterietyp: | 18650, 21700... | X-Reise: | 400 Millimeter |
|---|---|---|---|
| Y-Reise: | 400 Millimeter | Energiequelle: | 5000A oder 8000A |
| Betriebssystem: | Fenster und Software | Übertragungsmodus: | Lineare Führungsschiene der Schraube rod+precision |
| Maximale Punktschweissenrate: | 0.5S/point; 1500-1800pcs/h | Schweißenskopf-Federdruckstrecke: | 1.0 - 5kg |
| Stromspannung: | 220V und 380V | Leistung: | 4000 W |
| Hervorheben: | Batterien Einseitige Punktschweißmaschine,18650 Einseitige Punktschweißmaschine,Zylindrische Batterie-Punktschweißmaschine |
||
Produkt-Beschreibung
Zylindrische Batterie Einseitige Punktschweißmaschine für E-Fahrzeuge / EV-Fahrrad / EV-Autobatteriesatz
Einseitige Punktschweißmaschine
Die einseitige Punktschweißmaschine MD-ASW wird zum Schweißen von Akkupacks verwendet, wie 18650, 26650, 21700, 32650... Akkupacks.
Einseitige PunktschweißmaschineMerkmale
Diese Maschine wird für das automatische Punktschweißen mit 18650,26650,32650 Zylinderbatterien verwendet.
1.Unterstützen Sie den Haltepunktstart, unterstützen Sie den automatischen Start und die Konvertierung des manuellen Startmodus.
2. Es hat eine falsche Punktschweiß- und Punktschweißalarmfunktion.
3. Die Programmierung ist einfach und unterstützt jede Punktprogrammierung und Array-Programmierung.999 Gruppen können als Programmierdateien gespeichert werden.
4.Erinnerung an die Prognose zum Austausch der Schweißnadel.
5. Eigenes Schweißstromüberwachungssystem, Echtzeitüberwachung des Schweißstroms.
Einseitige PunktschweißmaschineVorteile
1. Schweißhub kann angepasst werden;
2. Geeignet für verschiedene Arten von Akkus;
3. Hochgeschwindigkeitsschweißen;
4. Computer mit Windows-Software, bequemerer Betrieb, klarere Anzeige;
5. Der Schweißkopf hat eine Luftkühlungs- oder Wasserkühlungsfunktion, die den Einfluss der Temperatur der Punktschweißnadel auf die Schweißqualität effektiv reduzieren kann.
6. Kann bis zu 999 Gruppen von Dateien speichern, die Datei ist einfach aufzurufen, erfordert keinen komplizierten Zeilenwechselprozess;
7. Ein-Tasten-Kalibrierungsfunktion für die Gesamtverschiebung von Lötstellen, die für Punktverschiebungen kalibriert werden können, die durch Ändern verursacht werden
Lötstift oder andere Gründe
8. Elektrisches oder pneumatisches Punktschweißgerät ist optional.
Produktspezifikation
|
Hub der X-Achse
|
400 mm (anpassbar)
|
Betriebssystem
|
Fenster und Software |
|
Hub der Y-Achse
|
400 mm (anpassbar)
|
Übertragungsmodus
|
Schraubenstange + Präzisions-Linearführungsschiene
|
|
Maximale Punktschweißrate
|
0,5 S/Punkt;1500-1800 Stück/Stunde
|
Fahrmodus
|
Hybrid-Servomotor
|
|
Höchstgeschwindigkeit des Motorantriebs
|
1000mm/s
|
Schweißdicke Nickel
|
0,1 mm-0,3 mm
|
|
Max geladene Zelle (18650)
|
Ungefähr 500 Stück (20 * 25)
|
Abmessungen
|
900L*900W*1750H
|
|
Anzahl gespeicherter Dateigruppen
|
99 Gruppen
|
Positioniergenauigkeit
|
±0,02 mm
|
|
Gewicht
|
200 kg
|
Horizontales Lagergewicht
|
15 kg (OEM)
|
Hauptteileliste
| Name | Menge |
| X-Achsen-Modul | 1 Satz |
| Y-Achsen-Modul | 1 Satz |
| Schweißwirt | 1 Stück |
| Schweißkopf | 1 Satz |
| Klemmmechanismus | 1 Satz |
| Schweißform | 1 Sätze |
| Computer | 1 Stück |
| Motion-Controller | 1 Stück |
| Servomotor | 2 Sätze |
| Pneumatisches Element | 1 Satz |
| Teile bearbeiten | 1 Charge |
| Kontrollsystem | 1 Satz |
| Maschinenrahmen | 1 Satz |
| Alarmsystem | 1 Satz |
Betrieb einer einseitigen Punktschweißmaschine
1. Einstellen der Schweißparameter auf dem Touchscreen.(Dasselbe Produkt muss nur einmal eingestellt werden)
2. Bringen Sie die Vorrichtung mit dem Akkupack in die Schnellspannposition.
3. Drücken Sie die Starttaste, MD-ASW schließt automatisch alle Schweißvorgänge ab.
4. MD-ASW-Ton, um den Bediener zum Austausch des neuen Geräts (Batteriepack) aufzufordern."
