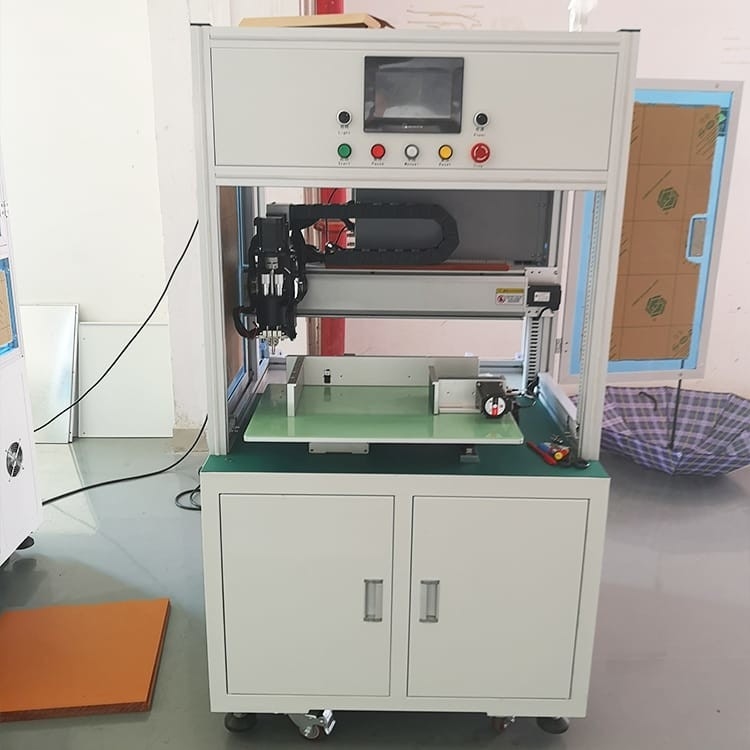

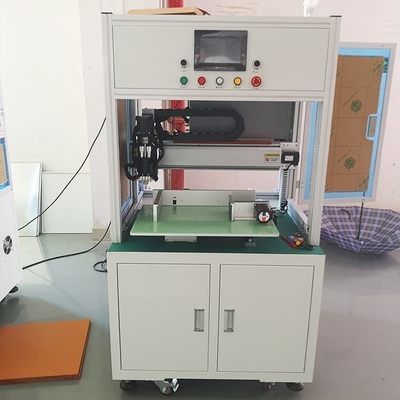

18650/21700/32650 Autobatterie Punktschweißgerät Schrittservomotor Fahren
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1PCS |
|---|---|
| Preis: | USD 6000 - 12000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
|
Detailinformationen |
|||
| Maschinentyp: | MD-ASW Simplex automatisch | Schweißende Strecke: | 400 Millimeter * 400 Millimeter |
|---|---|---|---|
| Maximales Satzgewicht: | 35Kg | Maximales Packmaß: | X-Richtung: 26; Y-Richtung: 26 |
| Fahren des Modus: | Stepperservomotor | Schweißstrom: | 5000A 8000A |
| Stromspannung: | 220V und 380V | Leistung: | 4000 W |
| Hervorheben: | Schrittmotor-Akku-Punktschweißgerät,Servomotor-Akku-Punktschweißgerät,4000-W-Lithium-Akku-Punktschweißgerät |
||
Produkt-Beschreibung
Automatische einseitige Lithium-Ionen-Batterie 18650/21700/32650 Autobatterie-Punktschweißmaschine
Beschreibung der Akku-Punktschweißmaschine
MD-ASW ist anwendbar auf Elektrofahrzeug-Akkupacks, Straßenlaternen-Akkupacks, Autobatteriemodulen, Balance-Fahrzeug-Akkupacks, Scooter-Akkupacks, mobilen Stromversorgungen, Startbatteriepackmodulen, Elektrowerkzeug-Akkupacks, Notebook-Akkupacks und verschiedenen elektronischen Produkten und andere Akkukombinationen!
Akku-PunktschweißmaschineMerkmale
Diese Maschine wird für das automatische Punktschweißen mit 18650,26650,32650 Zylinderbatterien verwendet.
1.Unterstützen Sie den Haltepunktstart, unterstützen Sie den automatischen Start und die Konvertierung des manuellen Startmodus.
2. Es hat eine falsche Punktschweiß- und Punktschweißalarmfunktion.
3. Die Programmierung ist einfach und unterstützt jede Punktprogrammierung und Array-Programmierung.999 Gruppen können als Programmierdateien gespeichert werden.
4.Erinnerung an die Prognose zum Austausch der Schweißnadel.
5. Eigenes Schweißstromüberwachungssystem, Echtzeitüberwachung des Schweißstroms.
Akku-PunktschweißmaschineVorteile
1. Schweißhub kann angepasst werden
2. Geeignet für verschiedene Arten von Akkus
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touchscreen, bequemere Bedienung, klarere Anzeige
5. Der Schweißkopf hat eine Luftkühlungs- oder Wasserkühlungsfunktion, die den Einfluss der Punktschweißnadel effektiv reduzieren kann
Temperatur auf Schweißqualität.
6. Kann bis zu 999 Gruppen von Dateien speichern, die Datei ist einfach aufzurufen,
erfordert keinen komplizierten Linienwechselprozess
7. Ein-Tasten-Kalibrierungsfunktion für die Gesamtverschiebung von Lötstellen, die für Punktverschiebungen kalibriert werden können, die durch Ändern der verursacht werden
Lötstift oder andere Gründe8.Elektrische oder pneumatische Punktschweißmaschine ist optional
Akku-PunktschweißmaschineSpezifikation
| Modell Nr. | MD-ASW |
| Verfahrweg der Y-Achse | 500 mm (anpassbar) |
| Verfahrweg der X-Achse | 350 mm (anpassbar) |
| Maximale Punktschweißgeschwindigkeit | 0,35 s/Punkt (1 Stunde: ca. 2800 Einheiten18650 Zellen) |
| Drehzahl des Motorantriebs | 1000mm/s |
| Maximale Belastung der elektrischen Kerne | X-Richtung: 26;Y-Richtung: 26 |
| Leistungsfähiger Dateigruppenspeicher | 99 Gruppen |
| Betriebssystem | Eingebettetes System Mensch-Maschine-Schnittstelle |
| Übertragungsmodus | Taiwan-Präzisionsschraube mit Führungsschiene |
| Fahrmodus | Schritt-Servomotor |
| Positioniergenauigkeit wiederholen | ±0,02 mm |
| Maße | L: 900 mm, B: 900 mm, H: 1750 mm |
| Leistung | 4000W |
| Maschinengewicht | 200 kg |
| Max. Lagergewicht der Y-Achse | 35 kg |
| Eingangsstromversorgung | einphasig AC 220V/50Hz |
| Luftquelle | 0,4-0,6 MPa |
Akku-PunktschweißmaschineAnwendung
Mit der entsprechenden Vorrichtung kann die Punktschweißmaschine 18650, 26650, 32650 und andere zylindrische Batterien schweißen, kann auch für eine Vielzahl von zylindrischen Batterien, quadratischen Batterien, Knopfbatterien usw. angepasst werden.
Akku-PunktschweißmaschineBetrieb
1. Einstellen der Schweißparameter auf dem Touchscreen.(Dasselbe Produkt muss nur einmal eingestellt werden)
2. Bringen Sie die Vorrichtung mit dem Akkupack in die Schnellspannposition.
3. Drücken Sie die Starttaste, MD-ASW schließt automatisch alle Schweißvorgänge ab.
4. MD-ASW-Ton, um den Bediener zum Austausch des neuen Geräts (Batteriepack) aufzufordern.
Struktur einer einseitigen Batterieschweißmaschine
Details der einseitigen Punktschweißmaschine
Schweißproben für Akkupacks
