Kanal 4.5V Li Ion Battery Cell Grading Machines 512 für Batterie 18650
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | S11-512-6A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | USD 7900/pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 15-20 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 PC pro Monat |
|
Detailinformationen |
|||
| Kanal nein.: | 512 | Arbeitsflusssteuermethode: | Ganze Kabinensteuerung |
|---|---|---|---|
| Aufladungsmodell: | Konstante Spannung, konstanter Strom | Gebührenabkürzungszustand: | Spannung, gegenwärtig, Zeit, Kapazität |
| Entladungs-Modus: | Constant Current | Entladungsabkürzungszustand: | Spannung, Zeit, Kapazität |
| Abnahmeprüfungszyklus: | ≤10s | Spannungsmessungsstrecke: | Gebühr: 0~4.5V, Entladung: 4.5~2.5V |
| Batteriespannungsbereich: | 3~4.5V | SPANNUNGS-GENAUIGKEIT: | ± (0.05%RD+0.1%FS) |
| Hervorheben: | Li Ion Battery Cell Grading Machine,Zellsortiermaschine der Batterie-4.5V,512 Lastsprüfvorrichtung des Kanals 18650 |
||
Produkt-Beschreibung

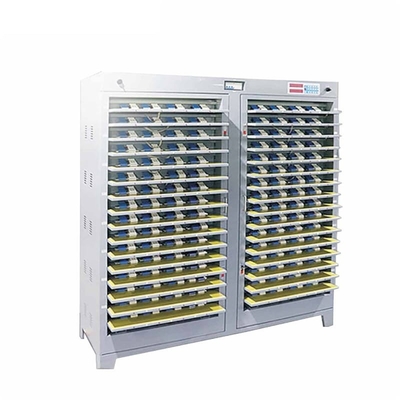

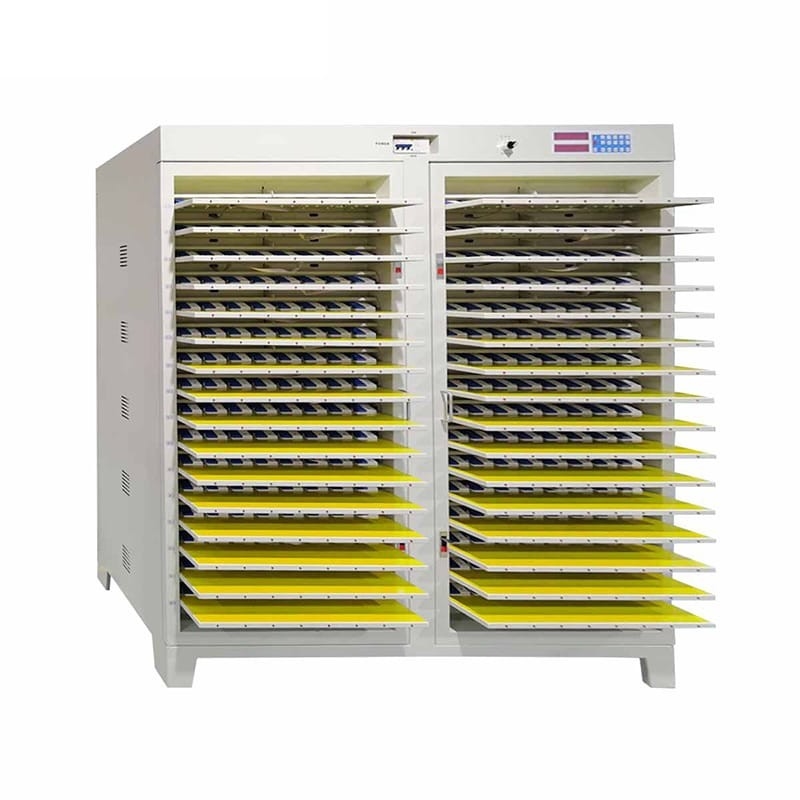

512 Kanal-Li-Ion-18650 Batterie-Entladungs-Kapazitäts-Prüfvorrichtungs-Analysator-Kontrolleur
Produkt-Beschreibung
TOB-512-2L das Gerät wird hauptsächlich aus einer Kommunikationsschnittstelle und einem Batterieentdeckungskabinett verfasst. Das Batterieprüfungskabinett wird aus Batterieklammer und einem Plattenkörper zur Platzierung der Befestigung, der konstanten gegenwärtigen konstanten Spannungsquelle, des Ausrichtungssteuerstromkreises, des Repräsentativstromkreises, des einzelnen Chipmikrocomputers und des Bedienfelds verfasst.
Produkt-Eigenschaften
1. Jede Ausrüstung kann konstante gegenwärtige, konstante Spannungsgebühr und konstante gegenwärtige Entladung für 512 PC Zelle tun, die innerhalb des Spannungsbereichs ist.
2. Konstante gegenwärtig-konstante Spannungsstromversorgung, konstanter Strom zur konstanten Spannung, die ohne die Auswirkung, besonders passend für Aufladungsanforderungen der Lithium-Ionen-Batterie schaltet
3. Das Gerät nimmt AVR-einzelchipcomputer als die Zentrale an und arbeitet mit dem Zusatzrepräsentativstromkreis zusammen, der durch den oberen Computer gesteuert werden kann. Wenn sie an den Computer angeschlossen werden, können der komplette Vorwurf und die Abflusskurve aller Kanäle gespart werden, oder sie kann vom oberen Computer getrennt werden und vom Bedienfeld bearbeitet werden. Konstante gegenwärtige konstante Spannungsaufladung, konstanter gegenwärtiger Entladungstest, sortierend durch Zeit, etc.
4. Jede Batterie hat seine eigene unabhängige konstante gegenwärtige und konstante Spannungsquelle, und die selbst-Formungsschleife beeinflußt sich nicht.
5. Eine LED wird an jeder der Batteriebefestigungen als Betriebszustandanzeige angebracht, und wenn die Entladung abgeschlossen wird, kann sie benutzt werden, um das Batteriekapazitätssortieren anzuzeigen.
6. Realzeitentdeckung jede Batteriespannung, bei der Aufladung, zuerst konstante gegenwärtige Aufladung, wenn die Batteriespannung den Sollwert erreicht, überträgt es glatt auf die konstante aufladende Spannung, wenn die gesetzte Zeit oder die gegenwärtige Abbruchbedingung erfüllt wird, die Aufladungsenden. Wenn der konstante Strom entladen wird, wenn die Batteriespannung niedriger als der Sollwert, die Entladungsenden und die entsprechenden BatterieAnzeigelampen oben ist.
7. Mit Abschaltungsschutzfunktion kann der ursprüngliche Arbeitsfluß fortfahren, die Energie zurück nachzulaufen
8. Der obere Computer kann 32 Arbeitsgangparameter und 256 Zyklen einstellen. Jeder obere Computer kann 1 bis 15 Sätze des einzelnen Chipmikrocomputersystems anschließen. (schlagen Sie unterhalb 10 Sätze) vor
9.Supporting Programmiereinrichtungen
1) . Benutzen Sie die grafische Operationsschnittstelle, um Daten wie Spannung, Strom, Zeit und Kapazität jeder Batterie anzuzeigen, und zeigen Sie den entsprechenden Arbeitsstatus und die anormalen Bedingungen in den verschiedenen Farben an.
2) Willkürliches segmentiertes Batteriekapazitätsanzeichen (bis 100 Segmente)
3) Die Datenpunkte können entsprechend den ändernden Zuständen der Spannung, des Stroms und der Zeit notiert werden, eine komplette Aufladung und Entladungskurvendaten zu bilden, und der Zeitabstand der Kurvendatenpunkte ist Sekunden ≤10.
4) Batteriesortierfunktion unter verschiedenen Bedingungen (Kapazität, Zeit, offen
Stromkreisspannung, Entladungsplattform, etc.)
5) Automatische Berechnung des konstanten gegenwärtigen Aufladungsverhältnisses, des Kapazitätsverlustes, der Entladungs-Leistungsfähigkeit, der durchschnittlichen Spannung, der mittleren Spannung, des etc.
6) Betreibererlaubniseinstellung, hierarchische Operation
7) Kann Gebühr und Abflusskurve, Zyklusdiagramm anzeigen
Produktbeschreibung
| Kanal nein. | 512 |
| Arbeitsflusssteuermethode | Ganze Kabinensteuerung |
| Aufladungsmodell | Konstante Spannung, konstanter Strom |
| Gebührenabkürzungszustand | Spannung, gegenwärtig, Zeit, Kapazität |
| Entladungsmodus | Konstanter Strom |
| Entladungsabkürzungszustand | Spannung, Zeit, Kapazität |
| Abnahmeprüfungszyklus | ≤10s |
| Spannungsmessungsstrecke | 0~5V, Entschließung 1mV |
| Batteriespannungsbereich | Gebühr: 0~4.5V, Entladung: 4.5~2.5V |
| Konstanter Spannungsbereich | 3~4.5V |
| Spannungsgenauigkeit | ± (0.05%RD+0.1%FS) |
| Strombereich | Gebühr: 0.01-2A, Entladung: 0.01-2A, Entschließung: 1mA |
| Gegenwärtige Genauigkeit | ± (0.1%RD+0.1%FS) |
| Zeit-Satz-Strecke | Irgendeine Einstellung innerhalb 0~30000 Minuten, die Zeiteinheit ist minimal |
| Zeitgenauigkeit | ≤±0.1% |
| Klammernart | 4e-adrig Methodenbefestigung |
| Klammer justieren Strecke | 10mm-90mm |
| Stützbatterieart | Zylinderzelle |
| Spannungsquelle | 3 Draht der Phase 4, AC380V±5%, 50HZ, Energie consumption15KW |
| Übertragungsverfahren | RS485, Baud 57600 |
| Maschinengröße | 1440mm (Länge) ×500mm (Breite) ×1840mm (Höhe |
| Arbeitsbereich | Temperatur: 0-40℃, bezogen temperature≤85% |
| Betriebsstrom der vollen Last | Phasenausrichtung mit 15A, nullausrichtung mit 3A |
| Gerätstartstrom | Schließender Moment des Luftschalters über 60A |
| N.W | Anout 300kg |
|
Systemhauptleitung |
Mindstausstattung des Computersystems: CPU über P4, Gedächtnis über 2G, Festplattenspeicherüber 200G, EGA-/VGAfarbbildschirm, eine CD-ROM, eine Maus, MicrosoftTM Windows XP und oben, ein verfügbarer SerienRS232 dFV-Anschluss, Windows-Unterstützungsdrucker. Das Computersystem ist durch den Benutzer selbstständig, und die Anzahl von Mikrocomputersystemen wird entsprechend tatsächlichem Bedarf bestimmt. |
XWELL liefern alle Arten Sortiermaschine der Batterie für Rundzellen und prismatische Zellen
