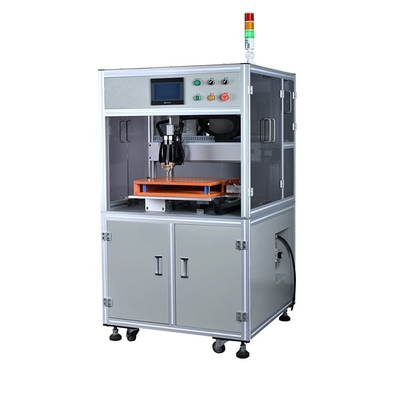

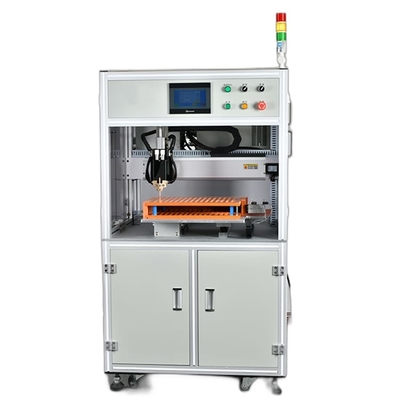

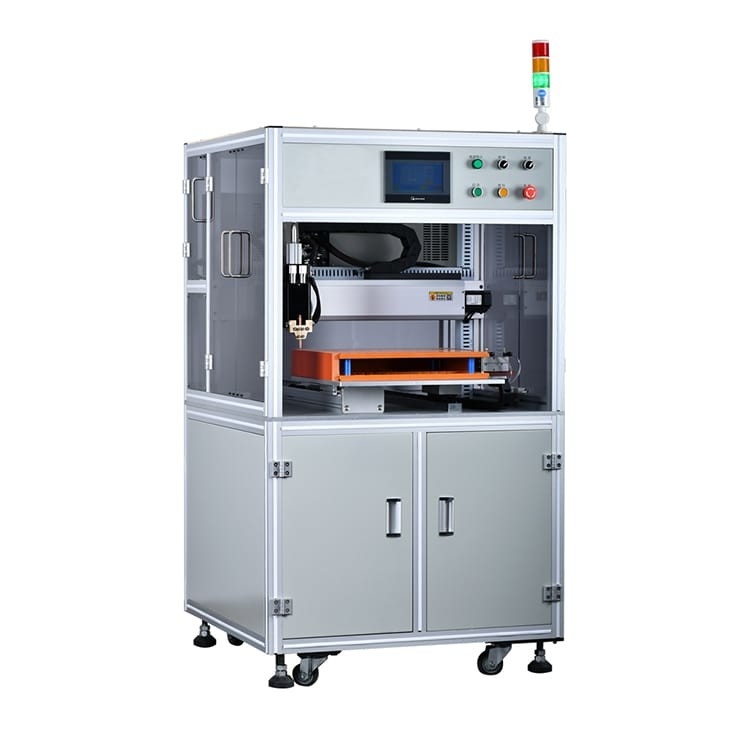

Punktschweissen-Maschine der Lithium-Batterie-5kA, 26650 Lipo Stellen-Schweißer
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | USD 6000 - 12000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
|
Detailinformationen |
|||
| Batterie-Art: | MD-ASW Simplex automatisch | Haupt-troke: | 400 Millimeter * 400 Millimeter |
|---|---|---|---|
| Maximales tragendes Gewicht der Y-Achse: | 35kg | Elektrische Kerne der Maximallast: | X-Richtung: 26; Y-Richtung: 26 |
| Y-Achsenanschlag: | 400 Millimeter | Fahren des Modus: | Stepperservomotor |
| Schweißstrom: | 5000A 8000A | Spannung: | 220V und 380V |
| Energie: | 4000 W | ||
| Hervorheben: | Punktschweissen-Maschine der Lithium-Batterie-5kA,26650 Lithium-Batterie-Punktschweissen-Maschine,lipo 26650 Stellenschweißer |
||
Produkt-Beschreibung
Simplex-vollautomatische elektrische Lithium-Batterie-Punktschweissen-Maschine für zylinderförmiges Batterie-Satz-Schweißen
Produkt-Beschreibung
MD-ASW mit schweißender Hauptrotationsfunktion, ist für BatteriesatzPunktschweissen und Versammlung in der Fabrik für 14500/18650/21700/26650/32700 multi-parallele Multireihen Kombination passend.
Der automatische Batterie-Satz-Stellen-Schweißer ist eine allgemeine Plattform der automatischen Verfahrenstechnik, die auf CNC, passendem BatteriesatzPunktschweissen und Versammlung in der Fabrik basiert. Verglichen mit manueller Punktschweissenmaschine, sind die Leistungsfähigkeit und die Genauigkeit des Schweißens erheblich verbessert worden.
Produkt-Eigenschaften
1. Stützschnittpunktanfang, Stützautomatischer Anfang und manuelle Anfangsmodenumwandlung.
2. Er hat ein falsches Punktschweissen und aus Punktschweissen-Warnungsfunktion heraus.
3. ist die Programmierung einfach und es stützt irgendeinen programmierenden und Reihenprogrammierung Punkt. 99 Gruppen können gespeicherte Programmierungsdateien sein.
4. schweißende Nadelersatz-Prognosenanzeige.
5. eigene SchweißstromÜberwachungsanlage, Echtzeitüberwachung des Schweißstroms.
Produkt-Vorteile
1. Hohes stablity
2. starkes generalty
3. Fertigungssteuerung
4. lange Wartung
5. leistungsfähig und genau
6. ist schweißende Impulsbreite justierbar, ist Schweißgerät fest und Spritzen ist kleine, schweißende Stelle wird gefärbt nicht.
7. 7 Zoll-Touch Screen, mehr bequeme Bedienung, klarere Anzeige
8. Drei Programmierungsbetriebe der Datei, Handeingabe, Reihe und Schemaimport-, einfache und schnelleantwort CAD DXF zum verschiedenen komplexen Programmredigieren
9. Der schweißende Kopf hat die Funktion der Luftkühlung oder der Wasserkühlung, die den Einfluss der Temperatur der Punktschweissennadel auf die schweißende Qualität effektiv verringern kann.
10. Er kann 99 Gruppen Dateien speichern, die einfach zu nennen sind und nicht schwierige Verdrahtung und zurückstellenden Prozess benötigen.
11. Ein-Knopfkalibrierungsfunktion für ganze Abweichung des Lötmittelgelenkes, die verwendet werden kann, um die Punktabweichung zu kalibrieren, die durch Nadelersatz oder andere Gründe verursacht wird.
12. Punktschweissen-Leistungsfähigkeit ist höhere, schweißende Geschwindigkeit pro Stelle ist kleiner, als 0.35S (entsprechend unterschiedlicher Geschwindigkeit des vorgewählten Schweißgeräts), SimplexPunktschweissenmaschine 2800 Kerne pro Stunde erreichen kann.
13. Die Kernteile werden aus Japan und Taiwan importiert. Die Genauigkeit, die Stabilität und die Nutzungsdauer der Maschine ist mehr als zweimal die anderer Teile, die in China hergestellt werden.
14. Schweißende automatische Warnungs- und Endfunktion, nach der Klärung der Störung, kann Punktschweissen fortsetzen
15. Maschine mit Stromausfall oder Bruchstelle setzen Funktion, können jede mögliche Position auf Punktschweissen manuell einstellen fort
16. Schweißgerät kann, entsprechend verschiedenen Anforderungen von Kunden optional sein, verschiedene Schweißgeräte kann vorgewählt werden, um Kundenbedarf effektiv zu erfüllen.
Produktbeschreibung
| Modell nein. | MD-ASW |
| Y-Achsenreise | 500mm (kundengerecht) |
| X-Achsenreise | 350mm (kundengerecht) |
| Maximale Punktschweissengeschwindigkeit | 0.35s/point (1 Stunde: ungefähr 2800 Zellen units18650) |
| Motorantriebgeschwindigkeit | 1000mm/S |
| Elektrische Kerne der Maximallast | X-Richtung: 26; Y-Richtung: 26 |
| Fähiger Dateigruppenspeicher | 99 Gruppen |
| Betriebssystem | eingebettete Systemmensch-maschine-schnittstelle |
| Getriebemodus | Taiwan-Präzisionsschraube mit Führungsschiene |
| Fahren des Modus | Stepperservomotor |
| Wiederholen Sie die Positionierung von Genauigkeit | ±0.02mm |
| Maße | L: 900mm, W: 900mm, H: 1750mm |
| Energie | 4000W |
| Maschinengewicht | 200KG |
| Maximales tragendes Gewicht der Y-Achse | 35KG |
| Eingangsleistungsspg.versorgungsteil | einphasiger Wechselstrom 220V/50Hz |
| Luft-Quelle | 0.4-0.6 Mpa |
Produkt-Anwendung
Mit der entsprechenden Befestigung kann die Punktschweissenmaschine 18650, 26650, 32650 schweißen und andere zylinderförmige Batterien, können für eine Vielzahl der zylinderförmigen Batterie, der quadratischen Batterie, der Knopfzelle und des etc. auch besonders angefertigt werden.
Produkt-Operation
1. Einstellung der Parameter des Schweißens auf dem Touch Screen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. setzen Sie die Befestigung mit dem Batteriesatz auf die schnelle festklemmende Position.
3. Presse der Startknopf, MD-ASW automatisch alle schweißenden Aktionen abschließen.
4. MD-ASW Ton, zum des Betreiberersatzes der neuen Befestigung (Batteriesatz) aufzufordern.
Simplexbatterie-Schweißgerätstruktur
SimplexPunktschweissen-Maschinendetails
Schweißende Proben des Batteriesatzes
