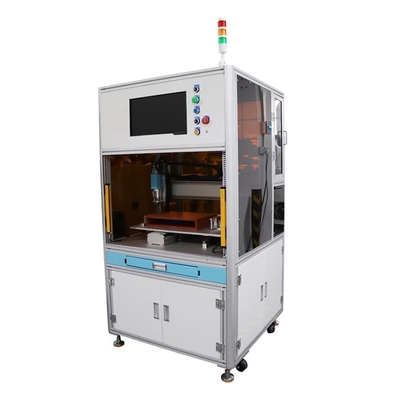

Schweißgerät der Lithium-Batterie-380V, 400 Millimeter-Punktschweissen-Maschine 18650
Produktdetails:
| Herkunftsort: | China |
| Markenname: | XWELL |
| Zertifizierung: | CE |
| Modellnummer: | MD-ASW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1pcs |
|---|---|
| Preis: | USD 6000 - 12000 / pcs |
| Verpackung Informationen: | Holzkiste |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | T/T, Western Union, L/C |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
|
Detailinformationen |
|||
| Batterie-Art: | MD-ASW Lithium-Batterie-Punktschweissen-Maschine | Getriebe-Modus: | Taiwan-Präzisionsschraube mit Führungsschiene |
|---|---|---|---|
| Elektrische Kerne der Maximallast: | X-Richtung: 26; Y-Richtung: 26 | X-Achsenanschlag: | 400 Millimeter |
| Y-Achsenanschlag: | 400 Millimeter | Fahren des Modus: | Stepperservomotor |
| Schweißstrom: | 5000A 8000A | Spannung: | 220V und 380V |
| Energie: | 4000 W | ||
| Hervorheben: | Schweißgerät der Lithium-Batterie 380V,400 Millimeter-Lithium-Batterie-Schweißgerät,Punktschweissenmaschine 18650 |
||
Produkt-Beschreibung
Automatisches Simplex-Dreh-18650 Lithium-Batterie-Punktschweissen-Maschine für Batterie-Satz
Produkt-Beschreibung
Dieses automatische Punktschweissen das 18650 Zellsimplex-Punktschweissen-Maschine wird für des Batteriesatzes mit 18650,26650,32650 Zylindern automatisches Punktschweissen verwendet.
Produkt-Eigenschaften
1. Energie: 4KW, Input Wechselstrom-220V/380V, 50HZ
2. Luft; 0.4-0.6Mpa, kein Wasser, keine Verunreinigungen
3. passende Zellstrecke: 14500/18500/18650/18730/21700/26650/32700/4680 Reihe und parallele Kombination der Zell-, multi-parallelen und Multireihenkombination
4. passend für die Produktion von Batteriesätzen: Elektrowerkzeugbatterien, TorsionsAutobatterien, Energieakkumulatorsätze, Rollerbatterien, Elektro-Mobil-Batterien, etc.
5. maximaler Anschlag: X-Achse 400MM, Y-Achse 400MM, wenn Sie mehr brauchen, muss er besonders angefertigt werden
6. passend für Nickelblattbreite: geformtes Nickelblatt-/Stoßnickelblatt (bestätigen Sie, wann besonders anfertigend)
7. passend für Nickelblechdicke: 0.1MM---0.3MM (0.21-0.3MM Stärke-Nickelblatt muss gekerbt werden)
8. Produktions-Leistungsfähigkeit: über 2000-2500PCS Zellen/Stunde
9. Standardpunktschweissenmaschine: Punktschweissenstromversorgung DC-5000A/8000A, ein Satz
- Schnelle Punktschweissengeschwindigkeit (2-10ms),
- niedrige Stellentemperatur
- Echtzeitüberwachung des Schweißens (unter gegenwärtigem oder Explosion) mit schweißendem Fertigstellungssignal, Rettungsschweißende Zeit
- Kann einstellen Punktschweissenstandardschweißen (die positiven und negativen Elektroden werden beziehungsweise mit verschiedenen Strom geschweißt)
- Wenn der Strom zu klein ist, oder es eine Abweichung während des Punktschweissens gibt, alarmiert die Maschine automatisch und stoppt die Maschine
10. Schweißereffekt: sehr gut, Übereinstimmung, einheitliche Lötmittelgelenke und schönen Auftritt schweißend
11. Drei Arten Punktschweissen-Dateneingabe: Scheibenimportmethode der Punktematrix-Inputmethode Reihen-Inputmethode U, sparen die Punktschweissendaten zu einer u-Scheibe und sie zur Maschine direkt zu importieren. (U-Scheibe CAD-wird DXF Daten zum Touch Screen in einer einzelnen Zeit importiert und kann vom Touch Screen in die u-Scheibe in den Reihen dann exportiert werden, und zu anderen Maschinen dann sofort importiert werden. )
12. Vorbildlicher Name der Punktschweissen-Form: Chinesischer und englischer Input
14. Anzeigenschnittstelle: 7-Zoll-Farbtouch Screen, kann auf chinesisches und englisch anzeigen
15. Steuergerät: 5 Achse Hochgeschwindigkeits-PLC-Programmierer, Servomotor mit 3 Achsen, 1 elektrischer schweißender Kopf des Servomotorantriebs der Achse 400W
16. Nickelgurt nimmt gebildeten Nickelgurt an, um Abfall zu verringern
17. Die Ausrüstungsentstörung ist einfach, einfach zu lernen und zu verstehen, und die vorbildliche Änderungsgeschwindigkeit ist schnell (0-99 Gruppen Daten können Übertragung sein)
18. Schweißenskopfenergie: Servoelektrisches
19. Die Ausrüstung hat seine eigene Störungswarnung, freien Raum die Störung entsprechend der Aufforderung
20. Maß: L900*W900*H1750MM
21. Gewicht: 200KG
Produkt-Vorteile
1. Funktion: Automatisches Schweißgerät für Batteriesatz
2. angewandte Strecke: Für Cylinderical-Zellbatteriesatz
3. passende Nickelstärke: 0.1mm-0.3mm
4. Punktschweissennutzfläche: X-Achse 400mm, Y-Achse 400mm
Produktbeschreibung
| Modell nein. | MD-ASW |
| Y-Achsenreise | 400mm (kundengerecht) |
| X-Achsenreise | 400mm (kundengerecht) |
| Maximale Punktschweissengeschwindigkeit | 0.35s/point (1 Stunde: ungefähr 2800 Zellen units18650) |
| Motorantriebgeschwindigkeit | 1000mm/S |
| Rotations-Winkel | 180° |
| Elektrische Kerne der Maximallast | X-Richtung: 26; Y-Richtung: 26 |
| Fähiger Dateigruppenspeicher | 99 Gruppen |
| Betriebssystem | eingebettete Systemmensch-maschine-schnittstelle |
| Getriebemodus | Taiwan-Präzisionsschraube mit Führungsschiene |
| Fahren des Modus | Stepperservomotor |
| Wiederholen Sie die Positionierung von Genauigkeit | ±0.02mm |
| Maße | L: 900mm, W: 900mm, H: 1750mm |
| Energie | 4000W |
| Maschinengewicht | 200KG |
| Maximales tragendes Gewicht der Y-Achse | 35KG |
| Eingangsleistungsspg.versorgungsteil | einphasiger Wechselstrom 220V/50Hz |
| Luft-Quelle | 0.4-0.6 Mpa |
Produkt-Anwendung

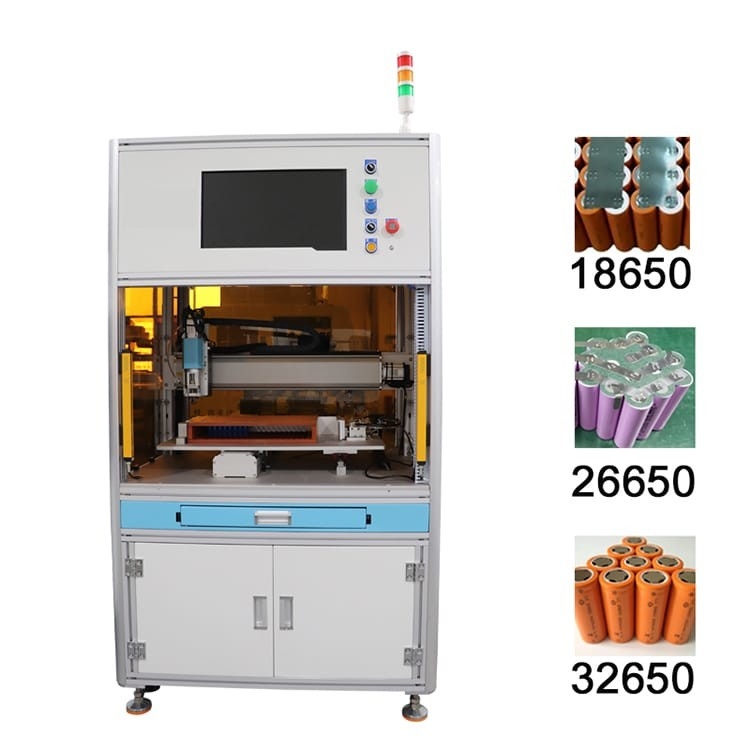

Mit der entsprechenden Befestigung kann die Punktschweissenmaschine 18650, 26650, 32650, 4680 schweißen und andere zylinderförmige Batterien, können für eine Vielzahl der zylinderförmigen Batterie, der quadratischen Batterie, der Knopfzelle und des etc. auch besonders angefertigt werden.
Produkt-Operation
1. Einstellung der Parameter des Schweißens auf dem Touch Screen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. setzen Sie die Befestigung mit dem Batteriesatz auf die schnelle festklemmende Position.
3. schließen Presse der Startknopf, die Maschine automatisch alle schweißenden Aktionen ab.
4. Der Schweißerton, zum des Betreiberersatzes der neuen Befestigung (Batteriesatz) aufzufordern.

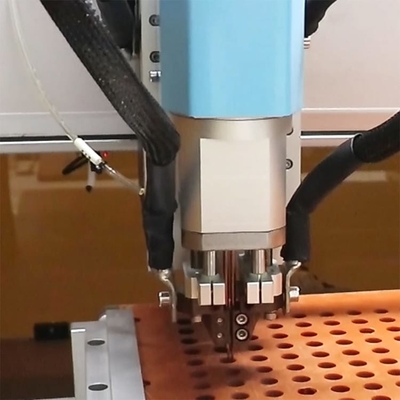

Rotationskopfsimplex-Punktschweissen-Maschinendetails
