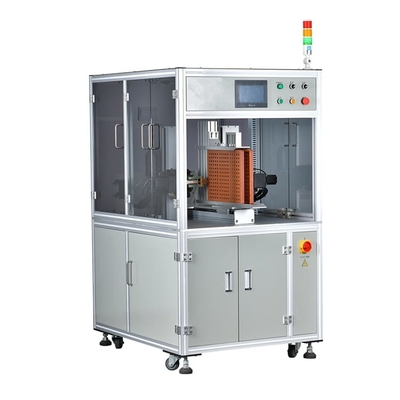

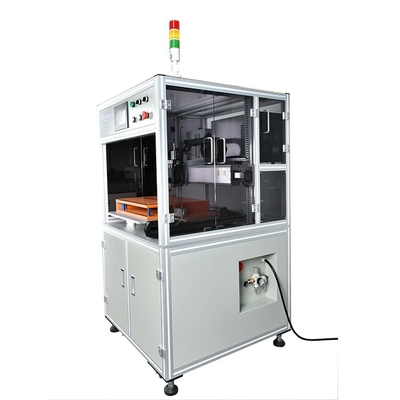

Doppelte mit Seiten versehene Punktschweissen-Maschine für Lithium Ion Battery 18650

Automatischer doppelter mit Seiten versehener Batterie-Punktschweissen-Schweißer Machine CNC 18650 zylinderförmiger

Produkt-Beschreibung

Der automatische Batterie-Satz-Stellen-Schweißer ist eine allgemeine Plattform der automatischen Verfahrenstechnik, die auf CNC, passendem BatteriesatzPunktschweissen und Versammlung in der Fabrik basiert. Verglichen mit manueller Punktschweissenmaschine, sind die Leistungsfähigkeit und die Genauigkeit des Schweißens erheblich verbessert worden. Humanisierter Entwurf macht die Operation und das Ausprüfen sehr einfaches und bequem. Entwurf von den Komponenten, die eingebaut sind, erscheint kürzer. Wir können CNC-Schweißgerät auch anbieten. Begrüßen Sie Ihre Untersuchung zu uns für weitere Einzelheiten.

Produkt-Eigenschaften

1,1 Energie: 3 Phase Wechselstrom 380V
1,2 Luftdruck; 0.4-0.6Mpa
1,3 angewandte Strecke: Reihe und parallele Kombination von Energiebatteriekern 18650/26650, multi-parallele und Multireihenkombination, Elektrowerkzeugbatterie, SchwingenAutobatterie, Akkumulatorsatz, Satz mit 26650 Batterien, Satz mit 32650 Batterien, elektrische Fahrradbatterie, etc.
1,4 maximal schüren Sie: Beispiel der Kern mit 18650 Batterien, maximal schüren: PC-Kern Y-Achse 20 core* PC der X-Achse 35, wenn einen größeren Anschlag benötigen Sie, muss es besonders angefertigt werden.
1,5 passende schweißende Nadel: Importierte schweißende Nadel des flachen Kopfes des Durchmessers 4 - 4 * 6 (Ausbuchtungspunktschweißen), Durchmesser 1.5*100mm (Punktschweissen)
1,6 passende Nickelbreite: Formung des Nickels
1,7 herein und zurück sein kann kundengebundene Punktschweissen-Formfront heraus die Art (passend für die automatische Fertigungsstraßeanwendung)
1,8 kundengerechte automatische reibende Nadelfunktion
1,9 passende Nickelstärke: 0.1mm-0.3mm
Produktions-Leistungsfähigkeit 1,10: ungefähr 4000 PCS - 5000 PCS pro Stunde
1,11 Schweißgerät: 5000A/8000A Modell, zwei Sätze

• Standardstellenschweißer: 5000A/8000A, 2sets
• Schnelles GeschwindigkeitsPunktschweissen (2-10ms)
• Schweißende Stelle der niedrigen Temperatur
• Echtzeitüberwachungsschweißen
• Mit schweißendem Fertigstellungssignal sparen Sie schweißende Zeit
• Sein kann eingestelltes Punktschweissen-Spezifikationsschweißen (Positiv und Negativ werden unter Verwendung der verschiedenen Strom geschweißt)
• Eingestellt werden kann dem gleichen positiven Punktschweissen der Batterie, und Negativ nicht Punktschweissen
• Der Strom ist während des Punktschweissens, der Warnungen der Maschine automatisch und der Halt zu klein oder anormal

1,12 schweißender Effekt: gute schweißende Übereinstimmung, einheitliche Lötmittelgelenke und schön
1,13 drei Arten Punktschweissen-Dateneingabe:

• Punktematrix-Inputmethode
• Reiheninputmethode
• Scheibenimportmethode, SpeicherPunktschweissendaten zu u-Scheibe, Import direkt zur Maschine, (u-Scheibe CAD-wird DXF Daten in den Touch Screen durch ein Einpassagen importiert, kann vom Touch Screen in den Reihen in die u-Scheibe dann exportiert werden, und in andere Maschinen für die Anwendung dann importiert werden)

1,14 schweißender Formname: Chinesische und englische eingegebene Fähigkeit
1,15 Steuerkomponente: 7 Zoll Touch Screen, 6 Achse Hochgeschwindigkeits-PLC-Programmierer, 3 Servomotor der Achse 750W, 2 elektrischer schweißender Kopf des Servomotorantriebs der Achse 400W
1,16 Gebrauch, der Nickelstreifen bildet, um Abfall zu verringern
Ist Ausrüstungsentstörung 1,17 einfach, einfach zu lernen und einfach zu verstehen, das Modell schnell zu ändern (die Daten mit 0-199 Gruppen können genannt werden)
1,18 schweißende Hauptenergie: Elektrisches Servo
1,19 fertige Batteriebefestigungsform: 1 elektrische hölzerne Befestigung der gesetzten Isolierung (2 PC)
Garantie 1,20: eine begrenzte Garantie- und Lebenszeitunterstützung des Jahres
1,21 kommt das Gerät mit einer Störungswarnung, freier Raum die Störung entsprechend der Aufforderung
1,22 Maß: L1100*W900*H1930MM
1,23 Gewicht: über 350KG

Produkt-Vorteile

1. Schweißender Anschlag kann besonders angefertigt werden
2. passend für verschiedene Arten des Batteriesatzes
3. Hochgeschwindigkeitsschweißen
4. 7-Zoll-Touch Screen, mehr bequeme Bedienung, klarere Anzeige
5. hat Schweißenskopf Luftkühlungs- oder Wassererkühlungsfunktion, die den Einfluss der Punktschweissen-Nadeltemperatur auf schweißende Qualität effektiv verringern kann.
6. Kann bis 99 Gruppen Dateien, das Datei issimple speichern, um zu nennen,
erfordert nicht schwierige Linie ändernden Prozess
7. Ein-Schlüsselkalibrierungsfunktion für Gesamt- Verschiebung-ofsolder Gelenke, die für die Stellenverschiebung kalibriert werden können, die indem man den Lötmittelstift oder andere Gründe verursacht wird, ändert
8. ist elektrische oder pneumatische Punktschweissenmaschine optional

Produktbeschreibung

Produkt-Anwendung

MD-ADW kann in der Elektrowerkzeugbatterie, DrehungsAutobatterie, Energie-Akkumulator-Satz, Roller-Elektro-Mobil-Batterie verwendet werden, verglich etc. mit manuellem Punktschweissen, die Leistungsfähigkeit und Genauigkeit des Schweißens sind erheblich verbessert worden.

Produkt-Operation

1. Einstellung der Parameter des Schweißens auf dem Touch Screen. (Das gleiche Produkt muss nur einmal eingestellt werden)
2. setzen Sie die Befestigung mit dem Batteriesatz auf die schnelle festklemmende Position.
3. schließen Presse der Startknopf, die Maschine automatisch alle schweißenden Aktionen ab.
4. Der Schweißerton, zum des Betreiberersatzes der neuen Befestigung (Batteriesatz) aufzufordern.

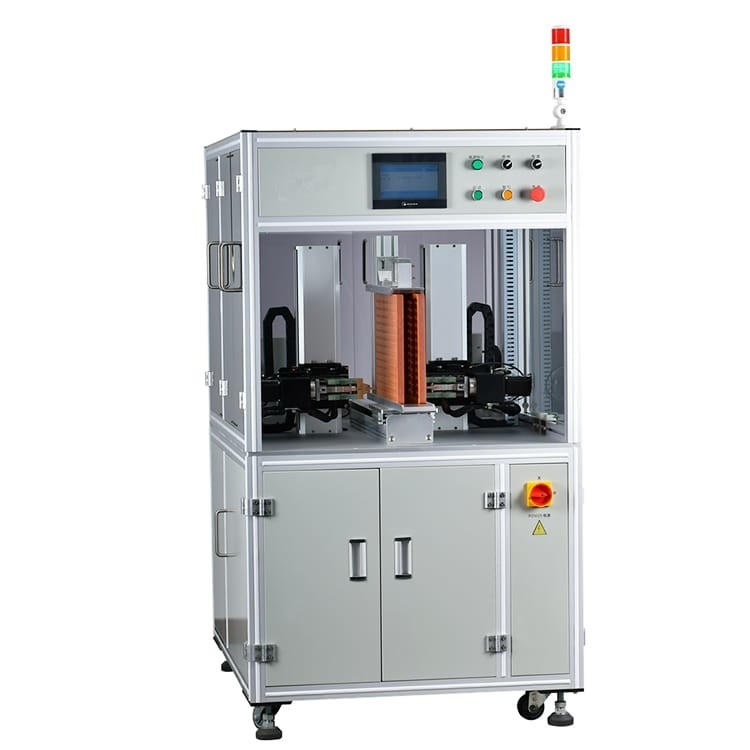

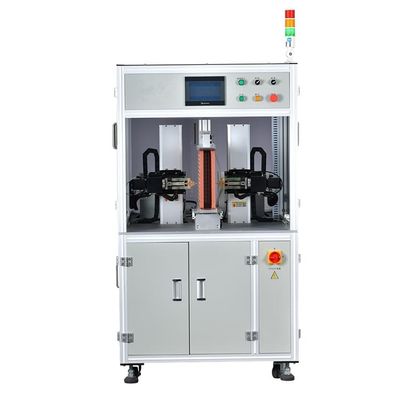

Doppelte Seitenstellenschweißerdetails

Schweißende Proben des zylinderförmigen Batteriesatzes
